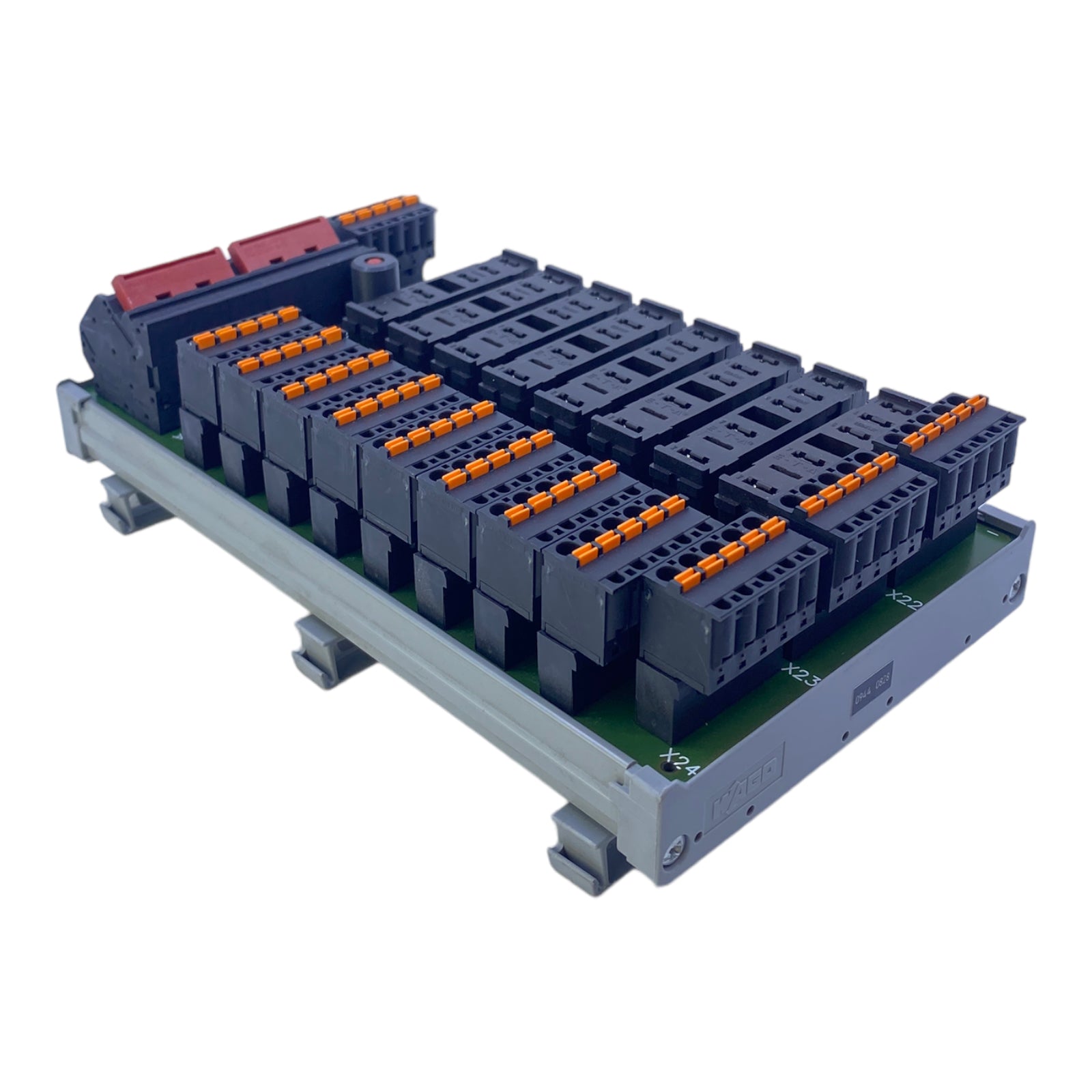

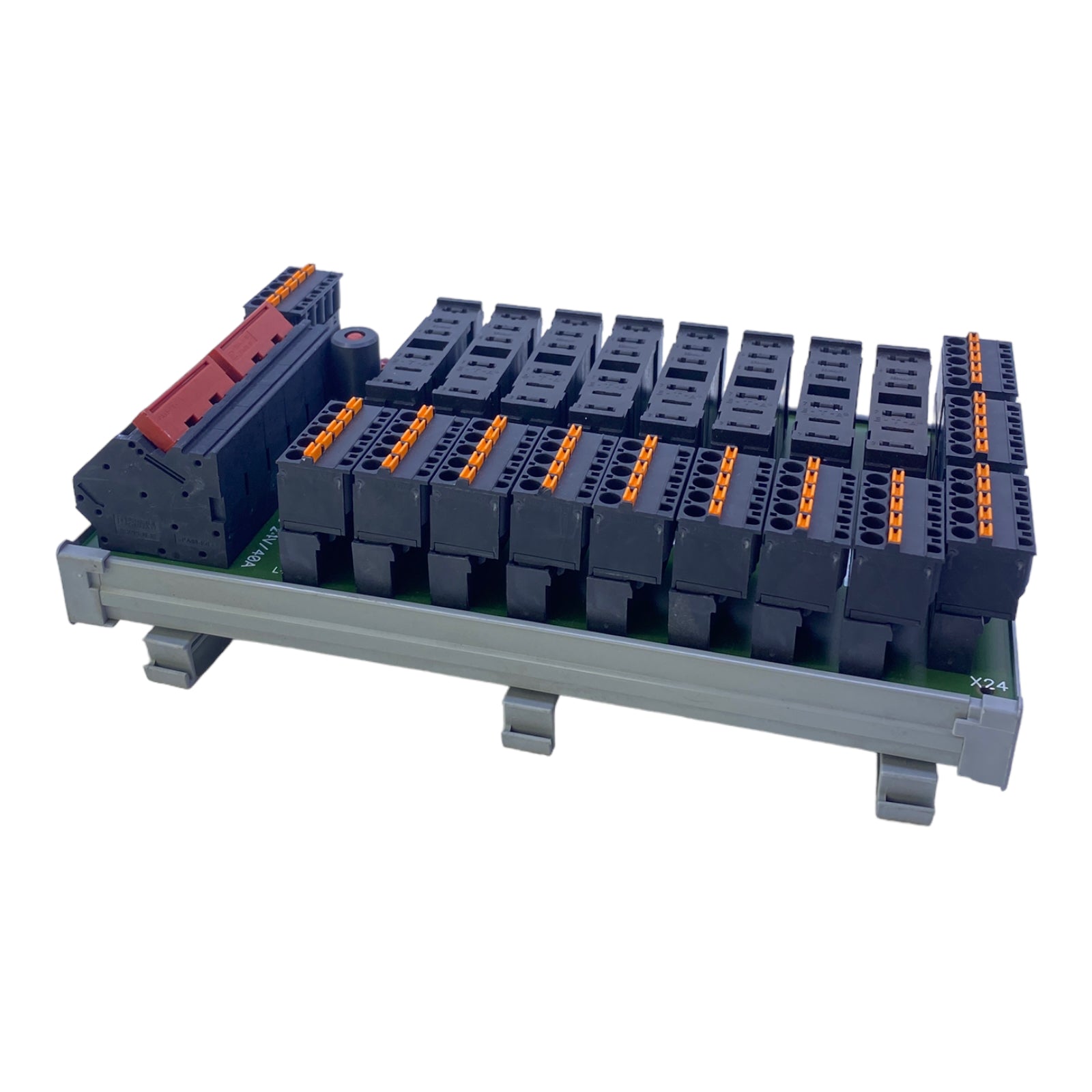

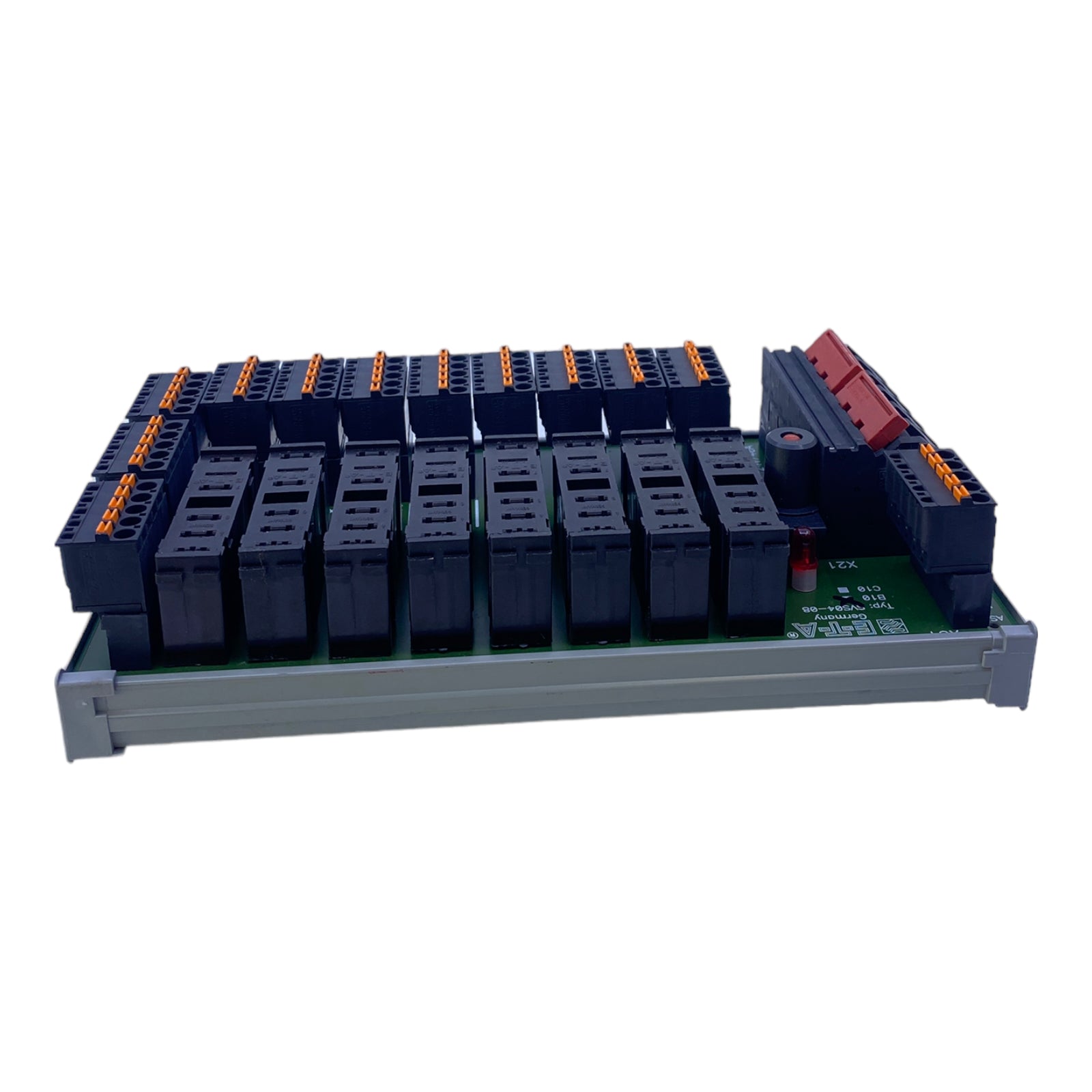

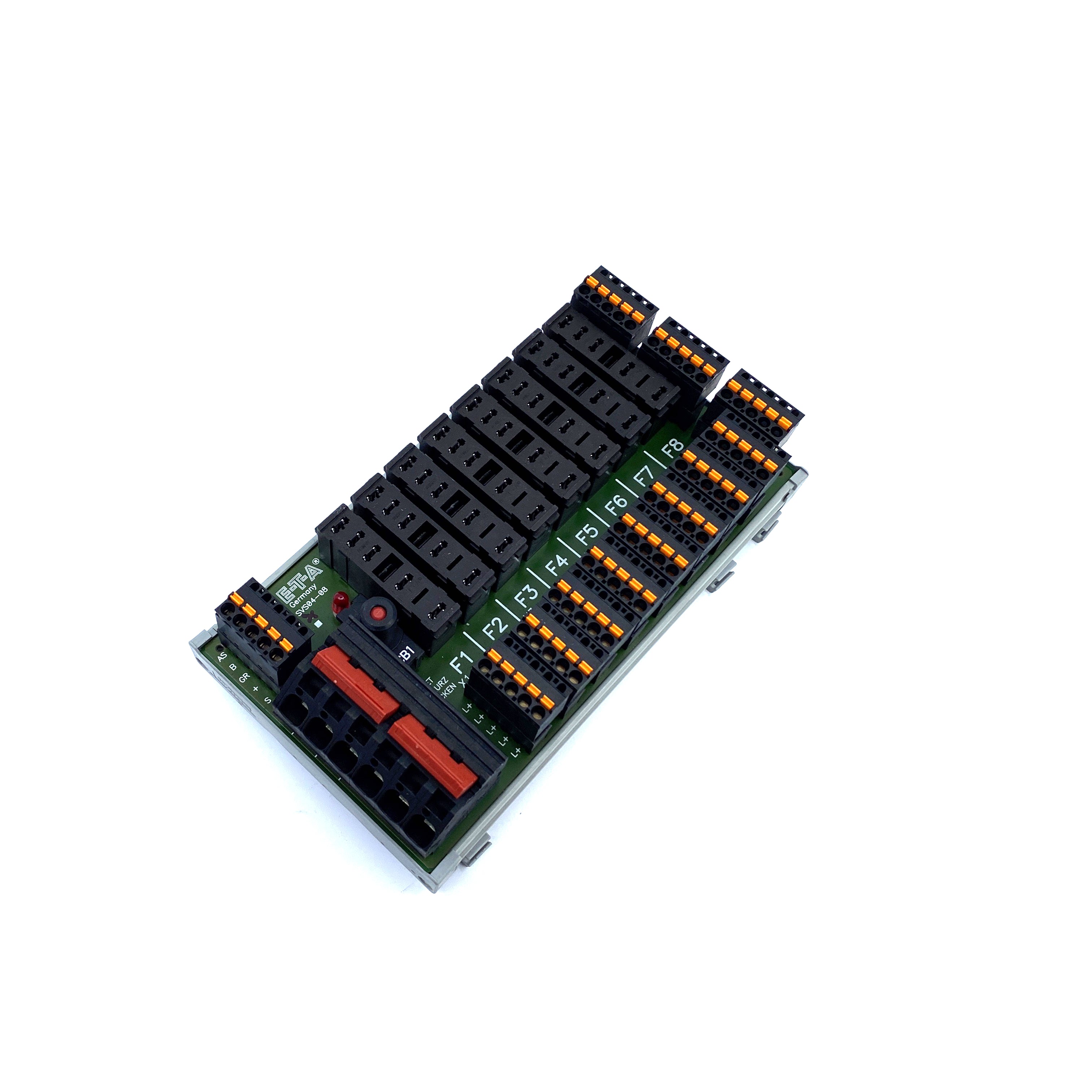

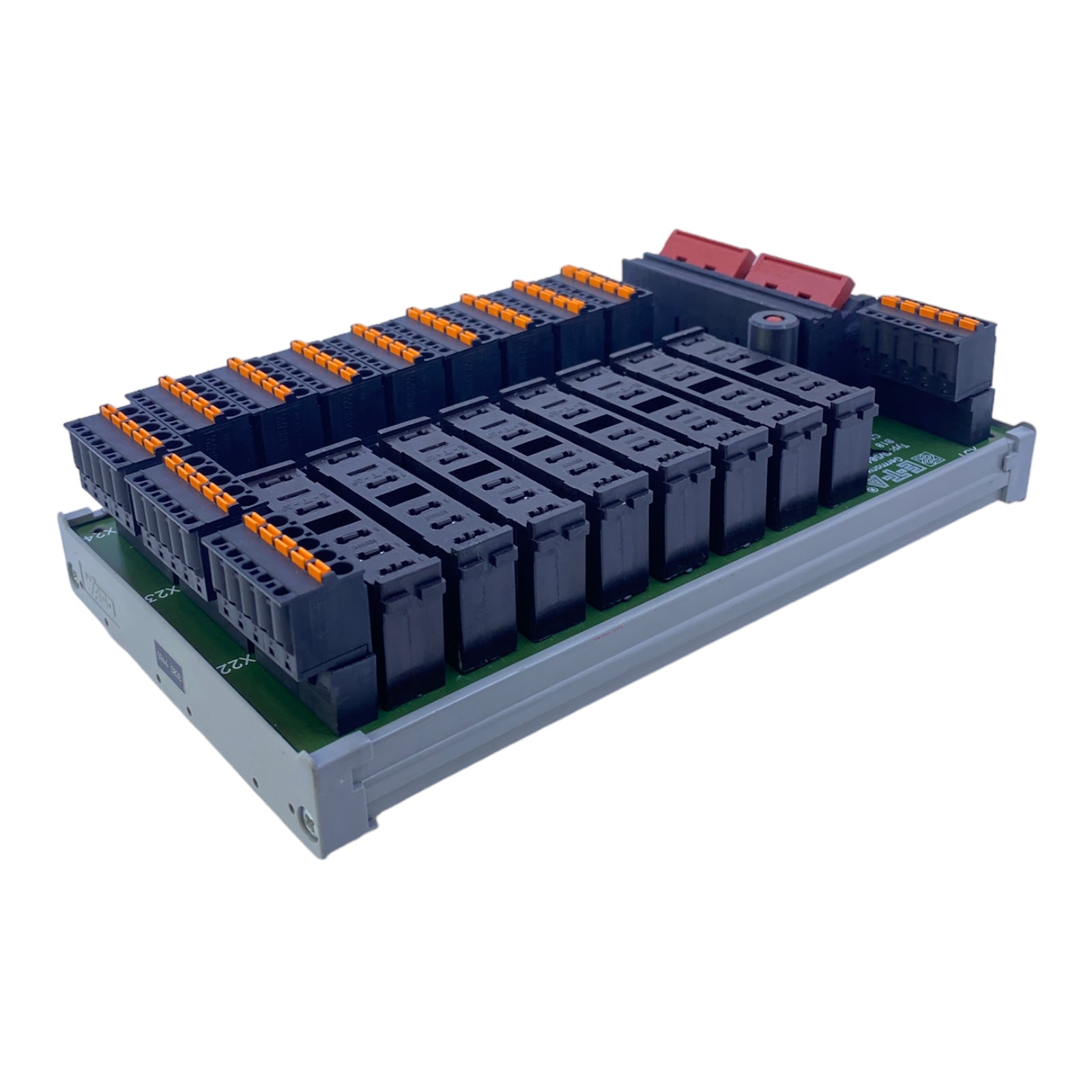

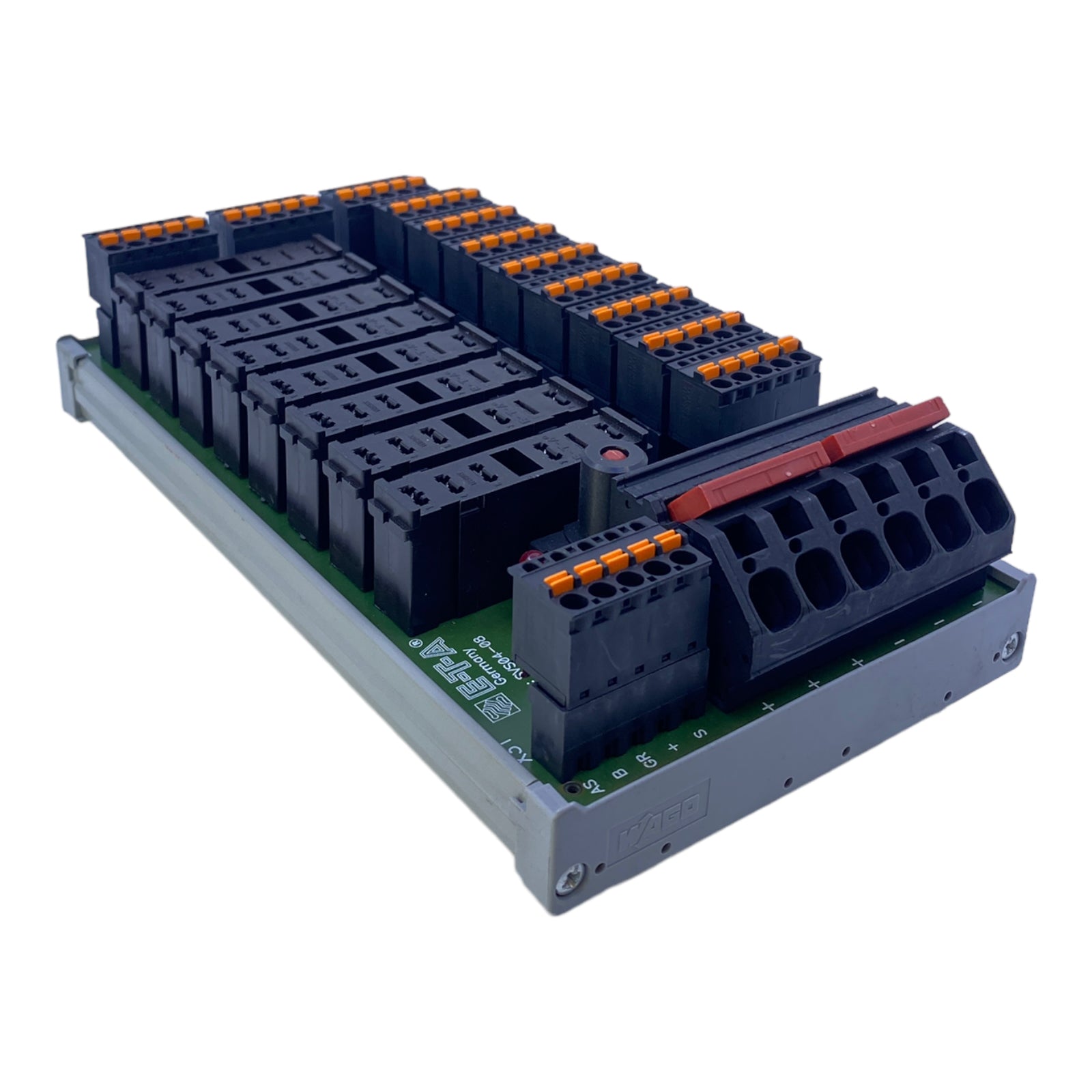

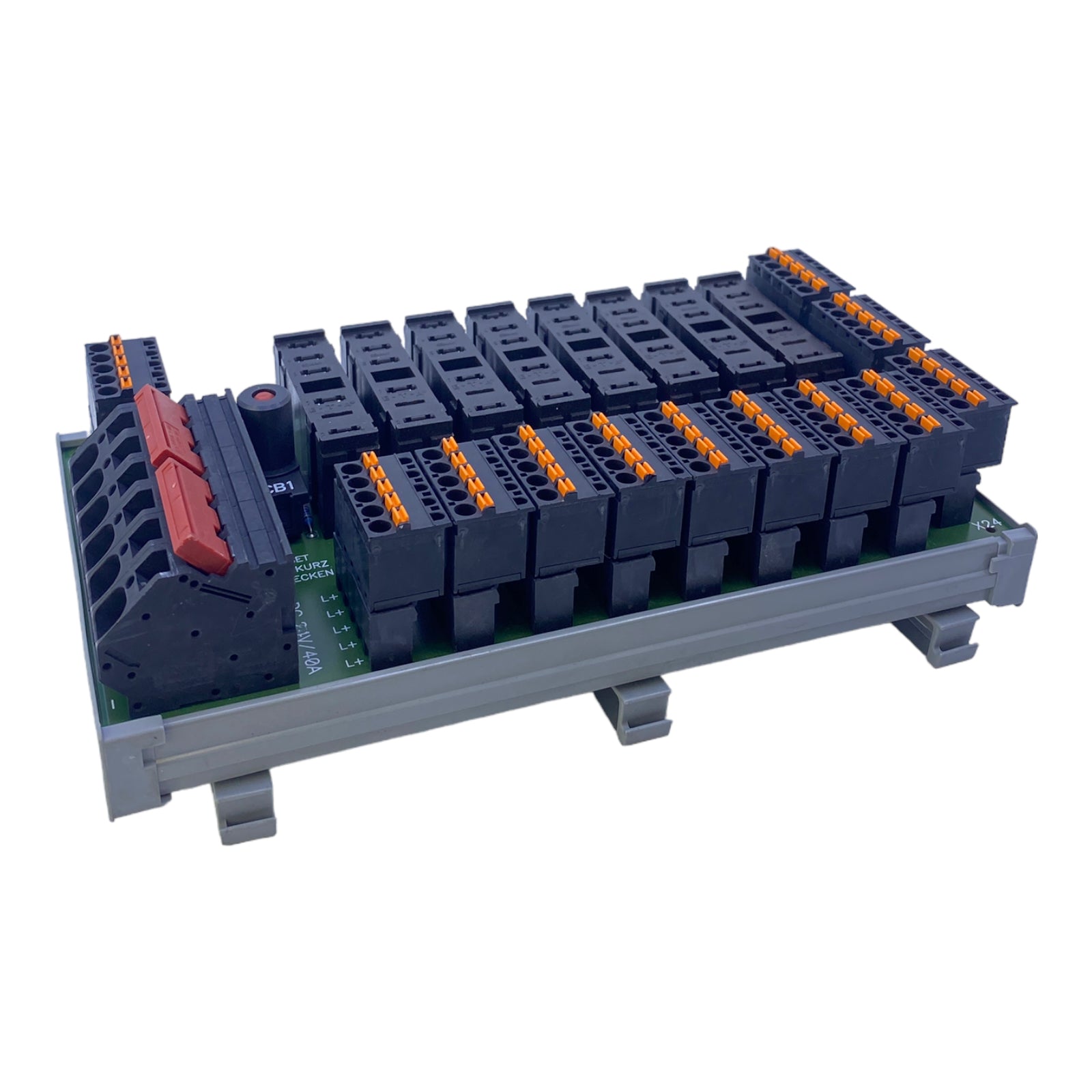

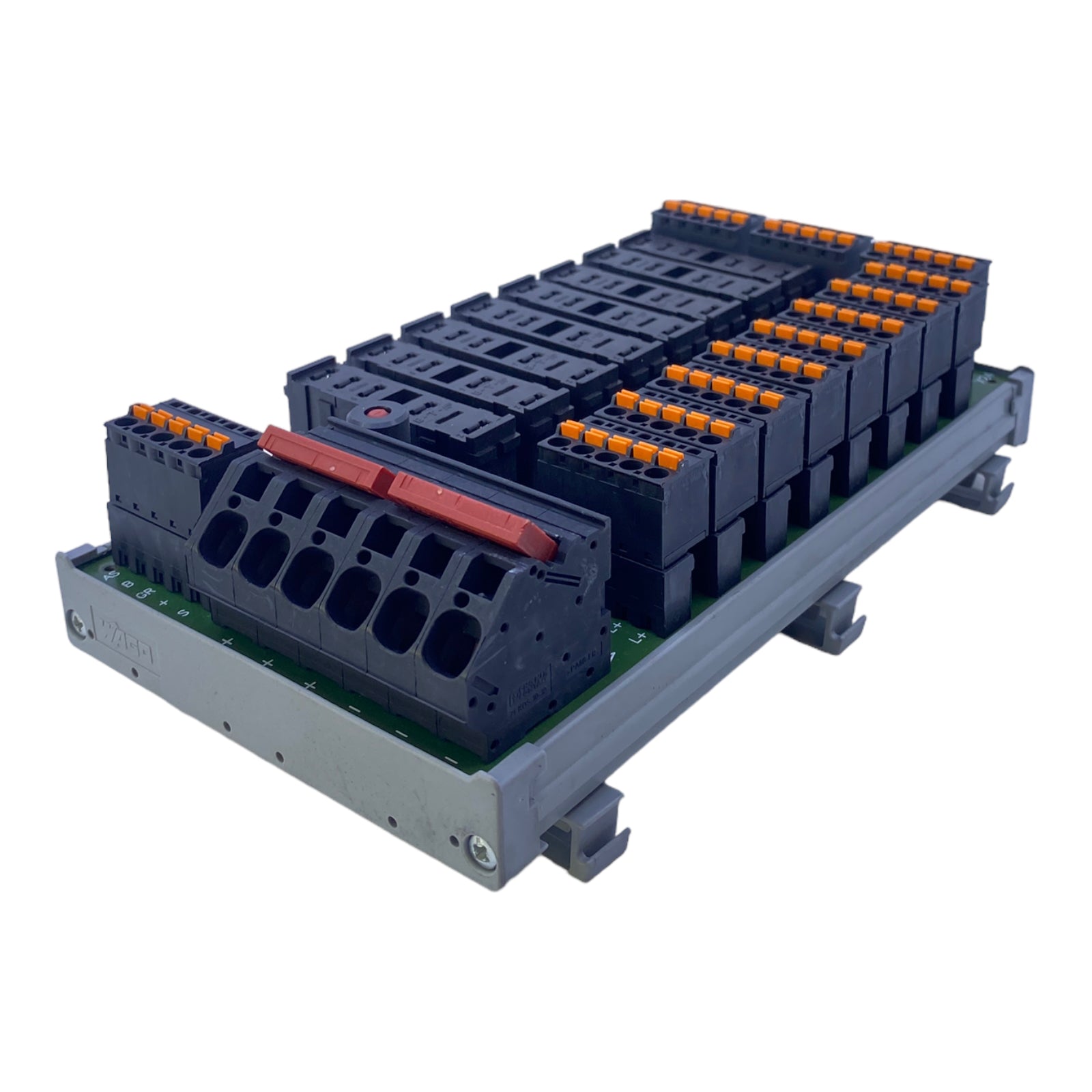

E-T-A SVS04-08 Stromverteilungssystem

Vorrätig - 3 Artikel verfügbar
SKU: O1-534
Normaler Preis
€44,00 EUR
inkl. MwSt. zzgl. Versandkosten
Anfragen können an sales@industrie24.com gesendet werden. Bestellung auf Rechnung möglich.
Zustand: Gebraucht
EAN:
Bestellungen bis 16 Uhr werden am gleichen Werktag versendet.

Haben Sie Fragen?

+40 (0) 40 22851551

sales@industrie24.com

Hersteller: E-T-A
Typ: SVS04-08
Produktart: Stromverteilungssystem
DC 24 V Anschlussklemmen, 2x3 Klemmen
  (Zugfederklemmen max. 10 mm 2 ), für Stromversorgung
  - DC 24 V (+)= (X21) +/+/+
  - DC 24 V (-) = (X21) -/-/-
  Durchschleifung integriert, für Unterrangierungen und zusätzlichen
  Anschluss eines externen Puffermoduls.

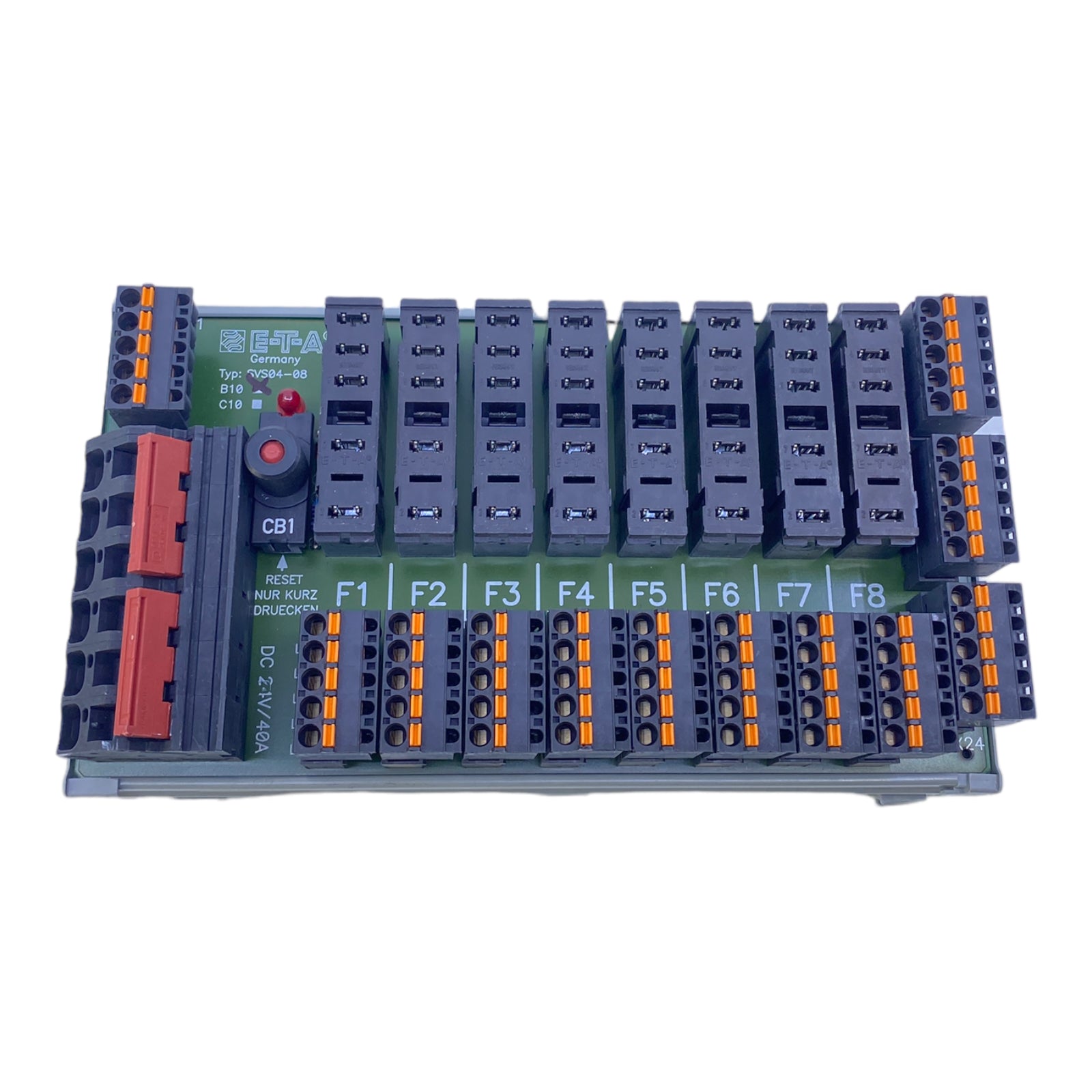

  F-Steckplätze
  Anzahl der Steckplätze für Schutzschalter, vorbereitet für
  die Gerätetypen ESS20-003, ESX10-103, 2210-S21., 3600
  SVS04-04... F1...F4 = Klemmen X1...X4
  SVS04-08... F1...F8 = Klemmen X1...X8
  Auf unbelegte Steckplätze Signalbrücke SB-S11-P1-01-1-1A
  stecken (separat bestellen, siehe Zubehör)
  Lastabgänge
  5 x L+ gesichert je Steckplatz F1...F4 (F1...F8) herausgeführt auf
  Klemmen X1...X4 (X1...X8), max. 2,5 mm 2
  Laststrom max. 8 A je Steckplatz
  Signalisierung

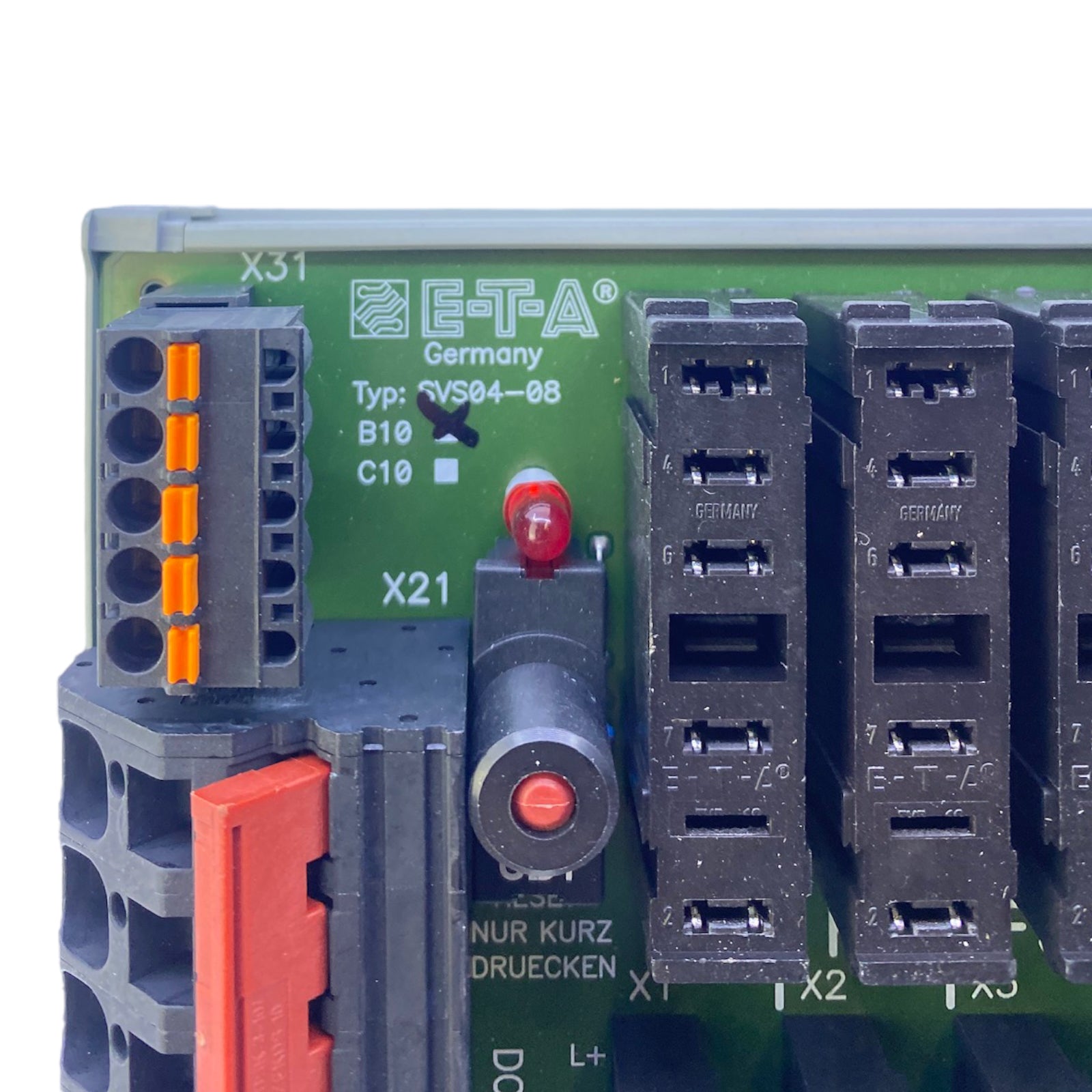

  Signalisierungsklemme X31, 5-polig, max. 2,5 mm 2
  +:    DC 24 V Einspeisung von Klemme X21, über
          integrierten Schutzschalter CB1 abgesichert
         Summenstrom max. 0,5 A
         Summensignalisierung:
  S:    Einspeisung DC 24 V, isolierte Drahtbrücke Y 303 881 08
          (liegt lose bei) zwischen + und S stecken.
  AS:  Ausgang der Summensignalisierung
         Gruppensignalisierung
  GR: Einspeisung, isolierte Drahtbrücke Y 303 881 08
         (liegt lose bei) zwischen + und GR stecken.
  AS: Ausgang Gruppe A (X5...X8)
  B:    Ausgang Gruppe B (X1...X4)

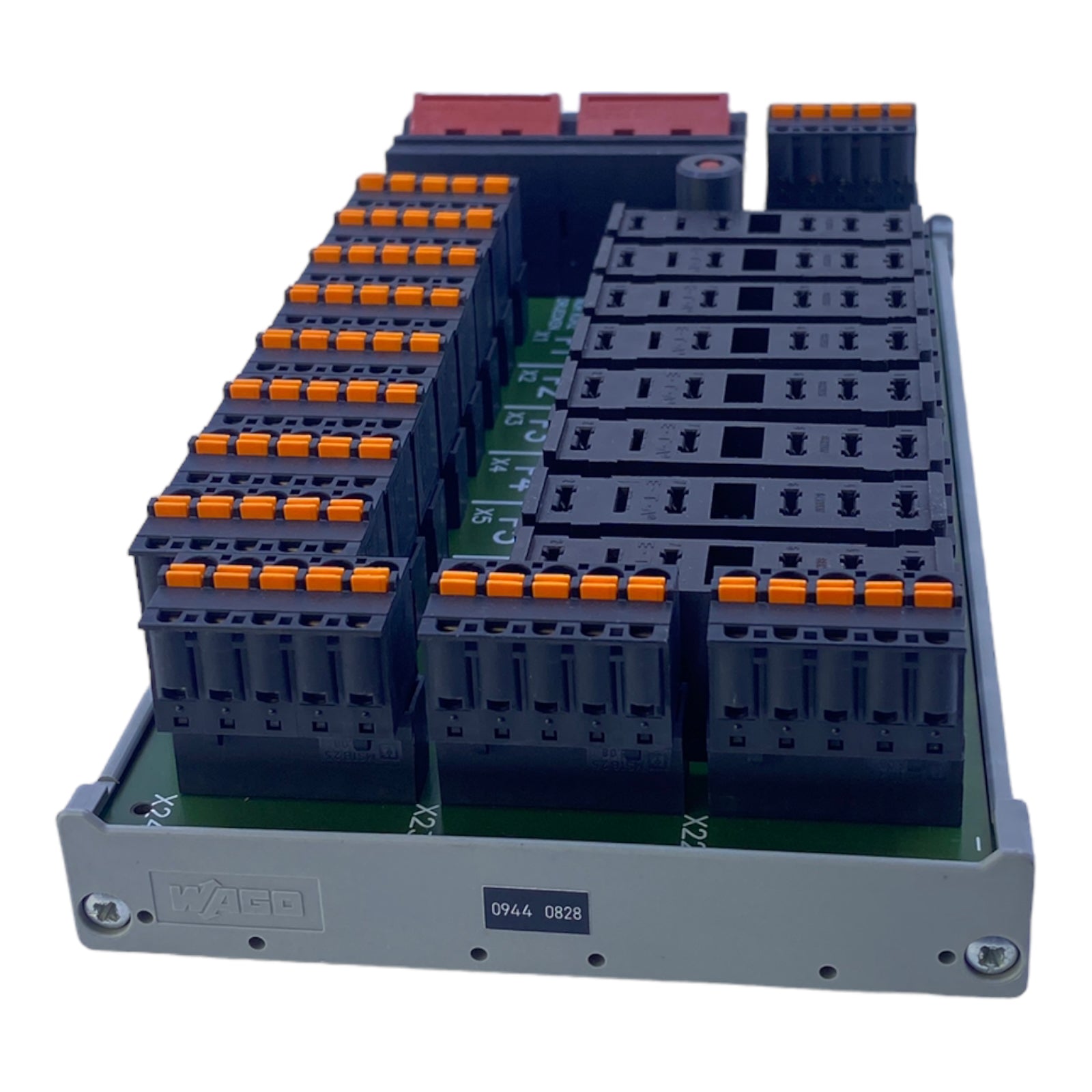

  Minusklemmen
  3 x 5 Klemmen (X22, X23, X24) oder
  6 x 5 Klemmen (X22, X23, X24, X25, X26, X27): Variante K01
  Anschlusstechnik
  Für Signalisierung, Lastabgänge und Minusklemmen:
  B10: Steckbare Federzugklemmen max. 2,5 mm 2 ,
          mit integrierter Prüfbuchse
  B20: Steckbare Schraubklemmen max. 2,5 mm 2 ,
          mit integrierter Prüfbuchse C10: Printklemme/Federklem
  Allgemeine Daten
  • Schutzart nach DIN 40050: IP20
  • Isolationskoordination nach IEC 60934: 0,5 kV
  • Verschmutzungsgrad 2
  • Spannungsfestigkeit AC 500 V
  • Temperaturbereich: 0...50 °C (ohne Betauung)

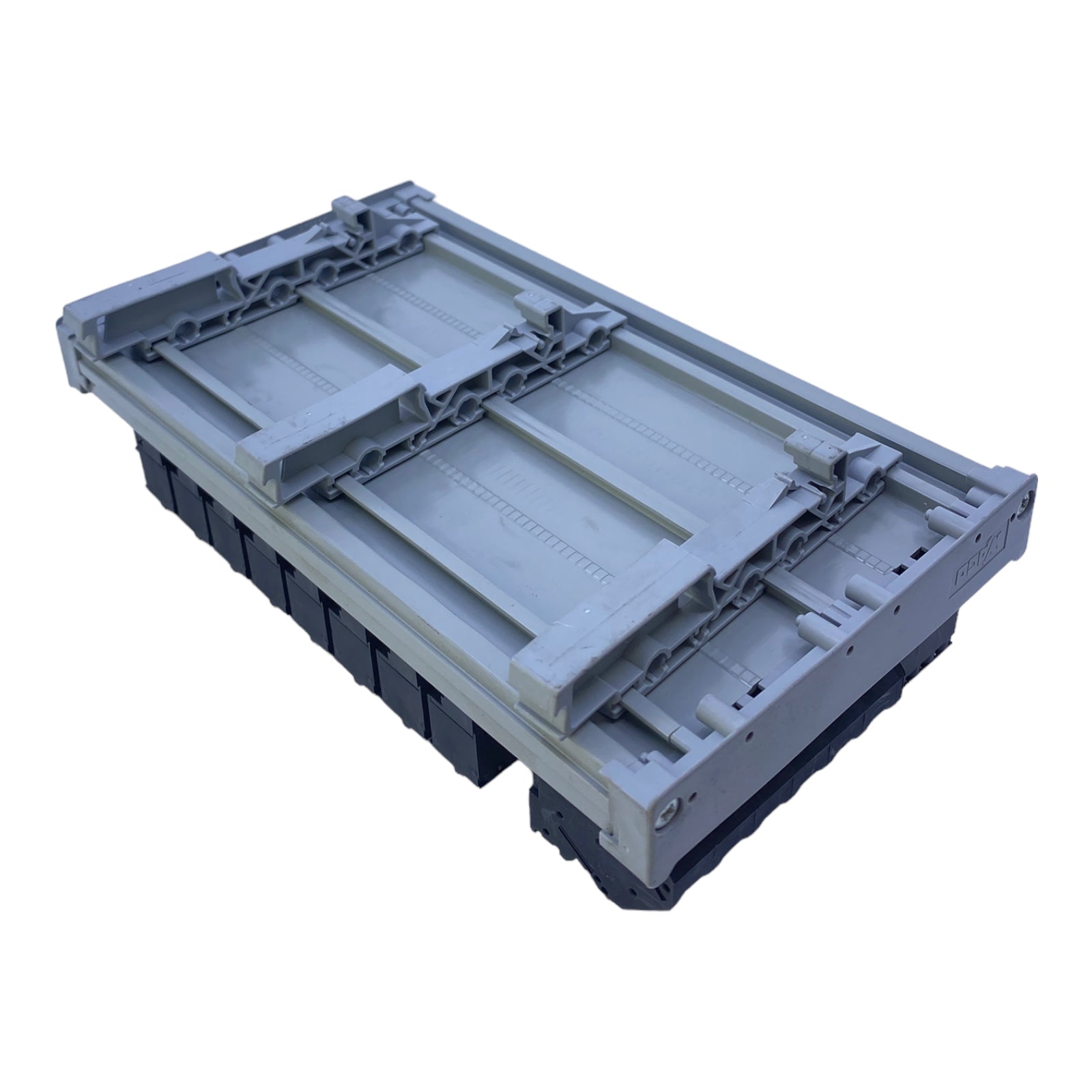

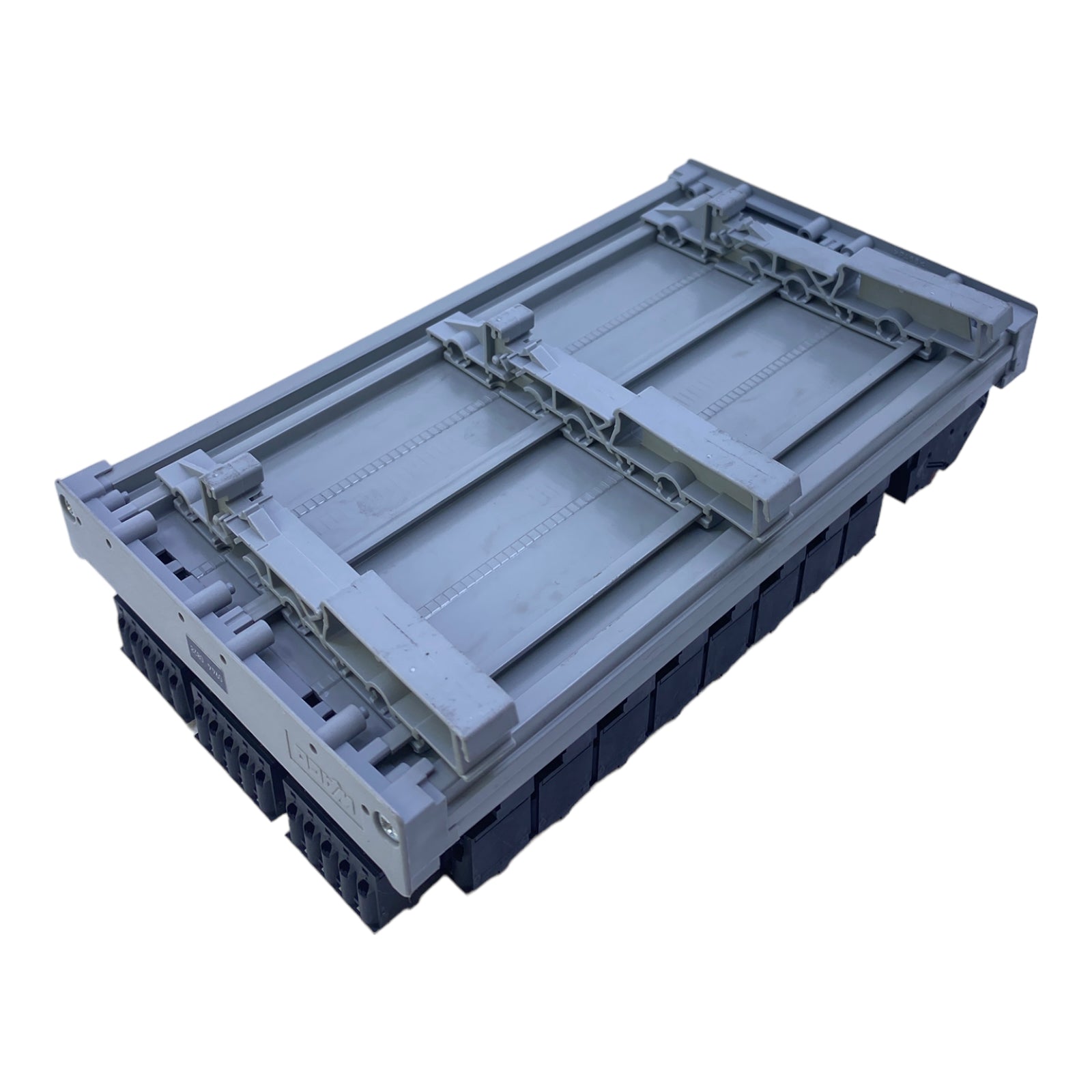

  • für Hutschienenmontage EN 50022 - 35 x 7,5
  • Abmessungen: siehe Maßbilder
