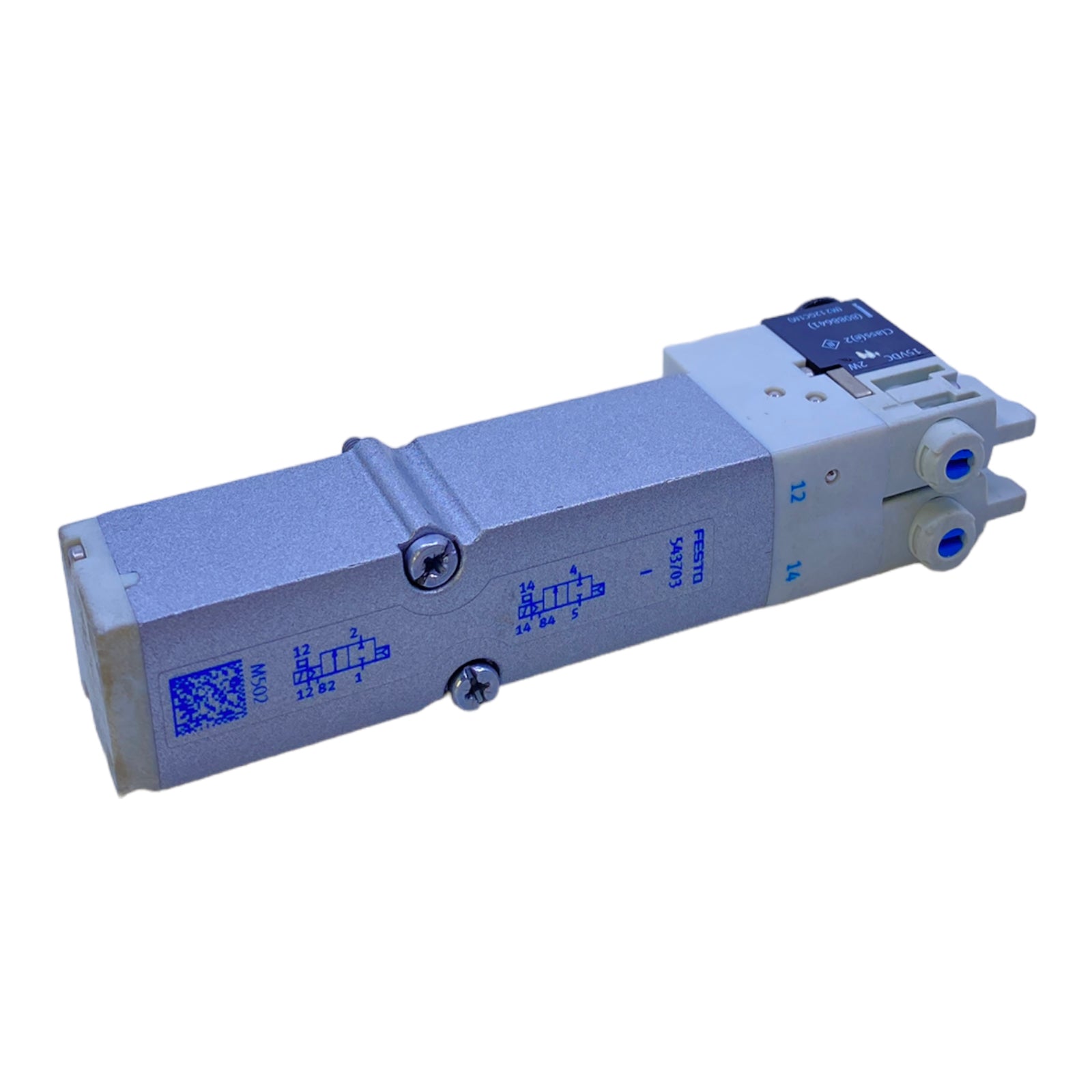

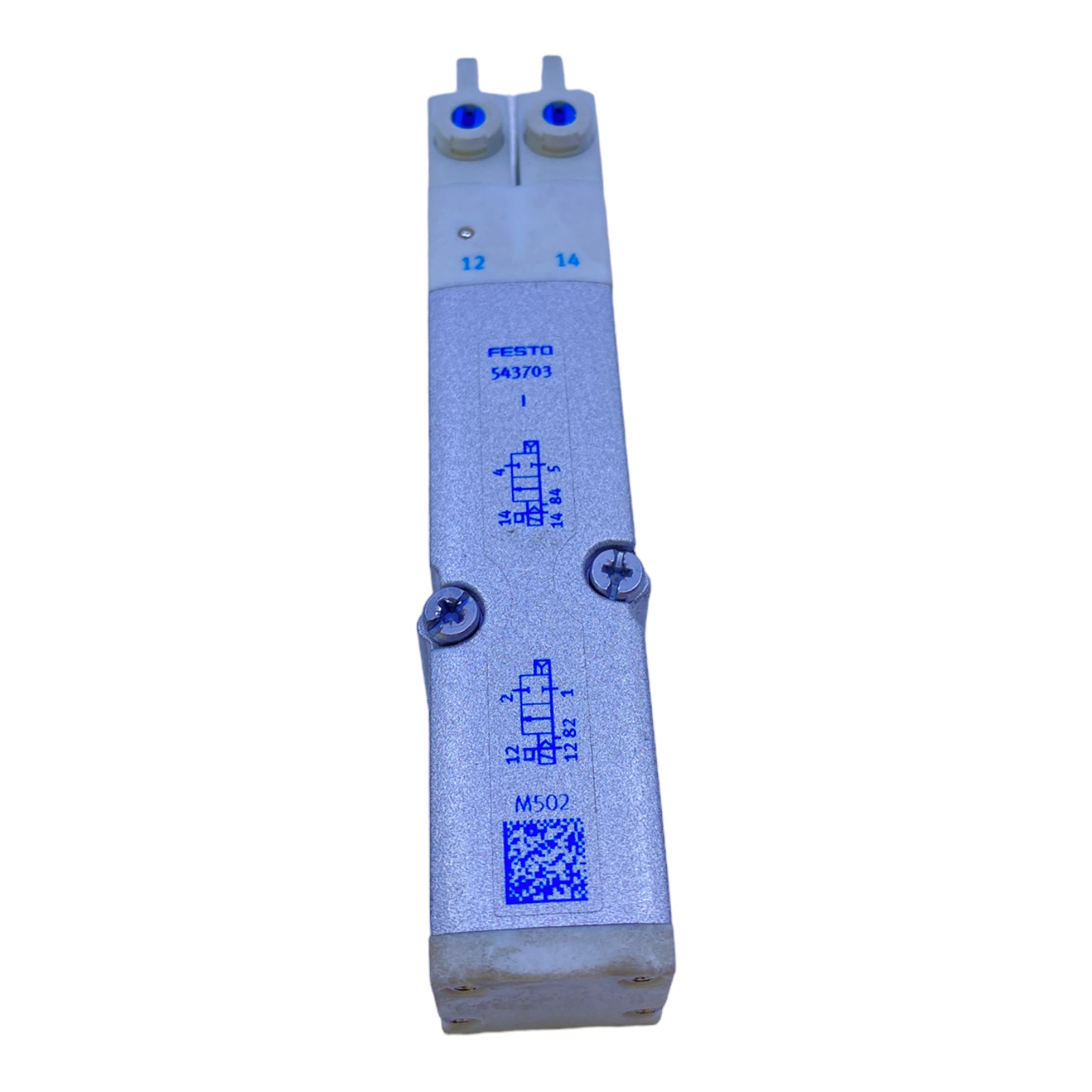

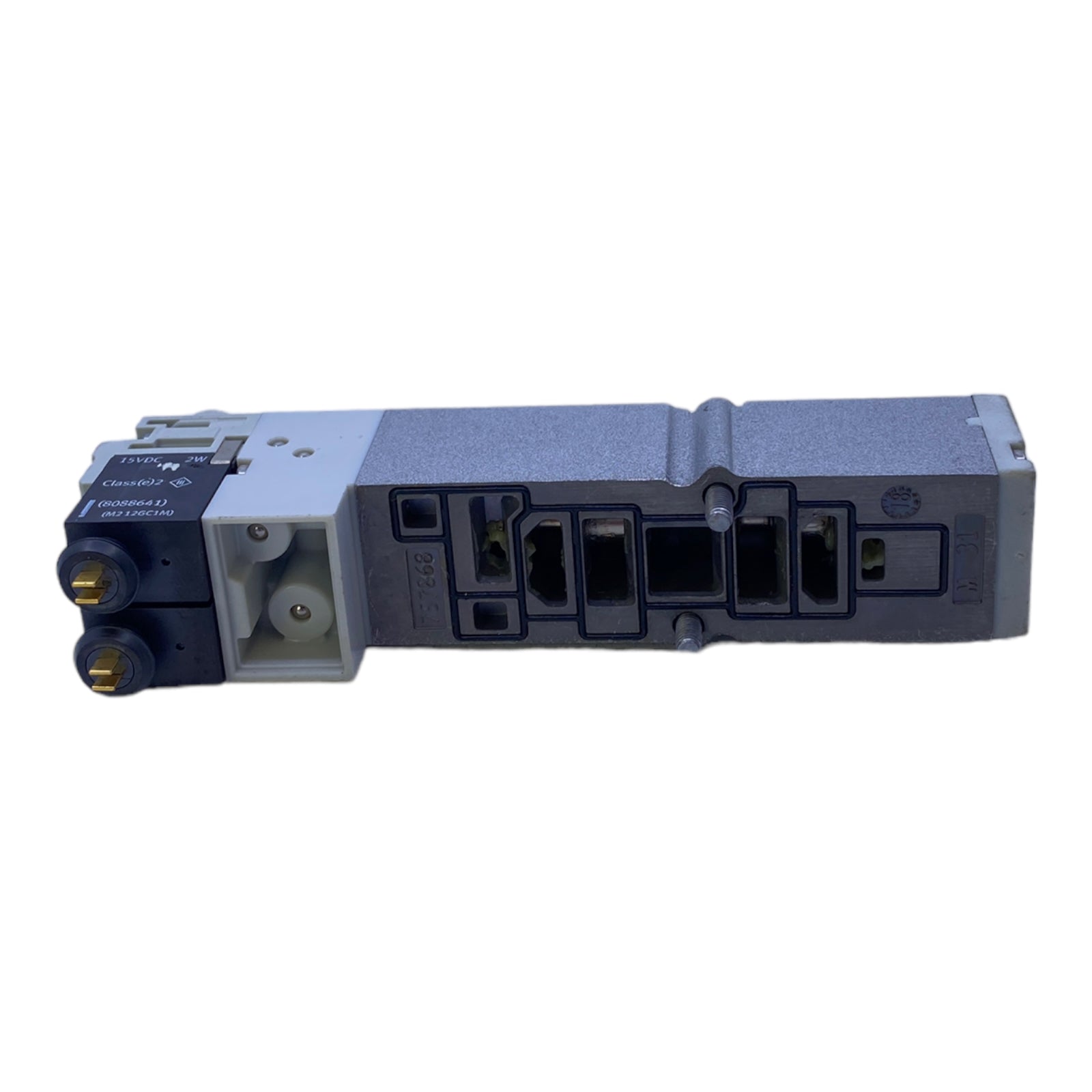

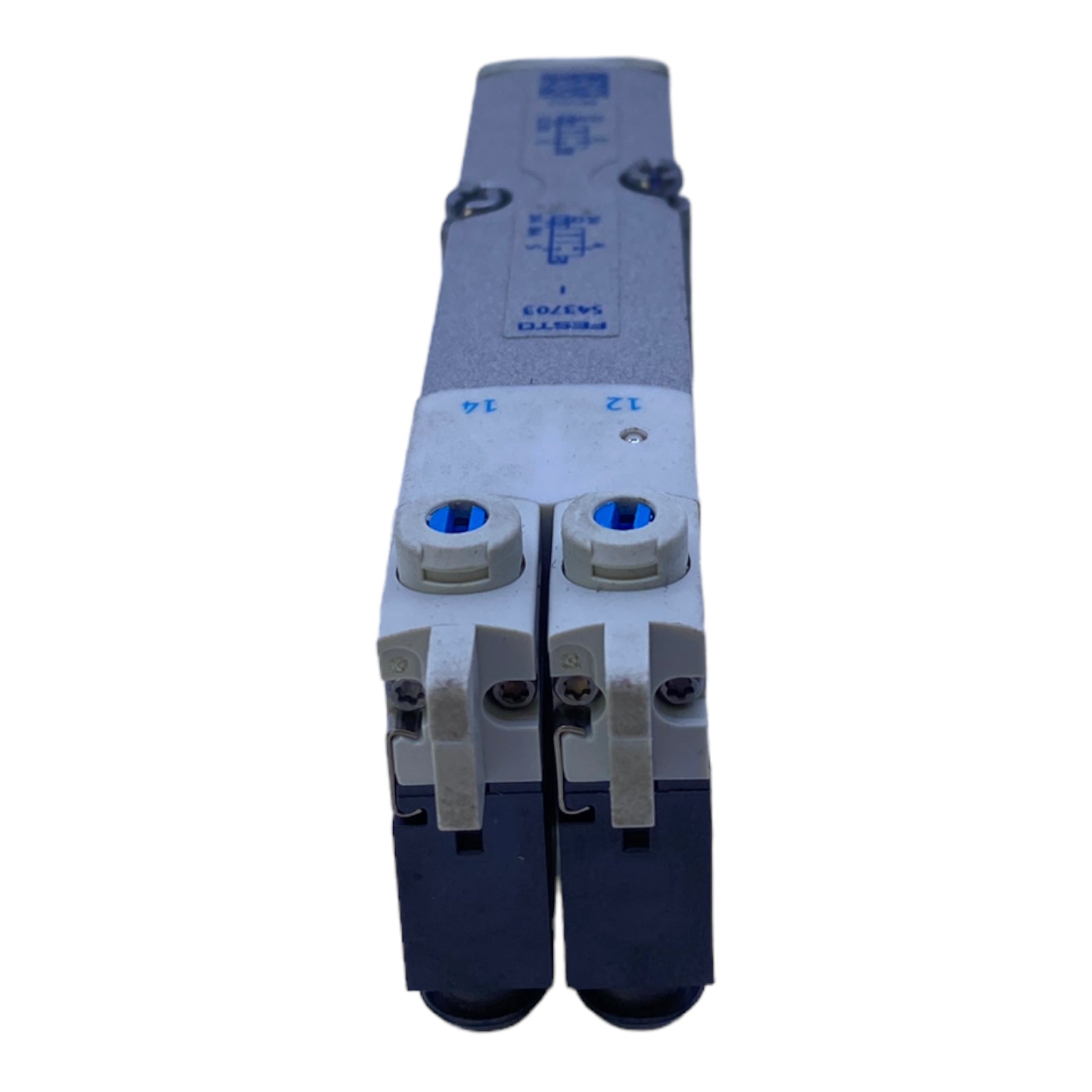

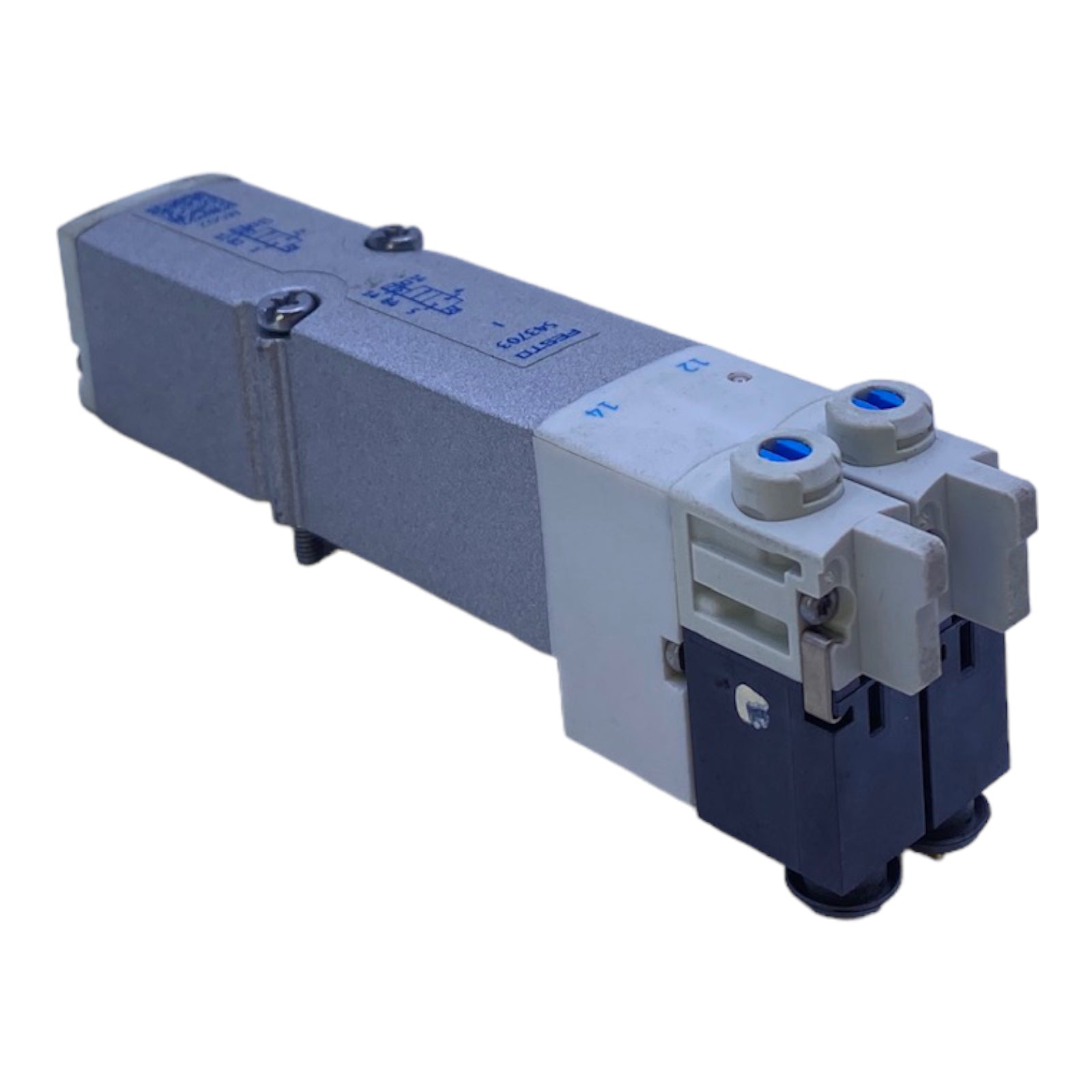

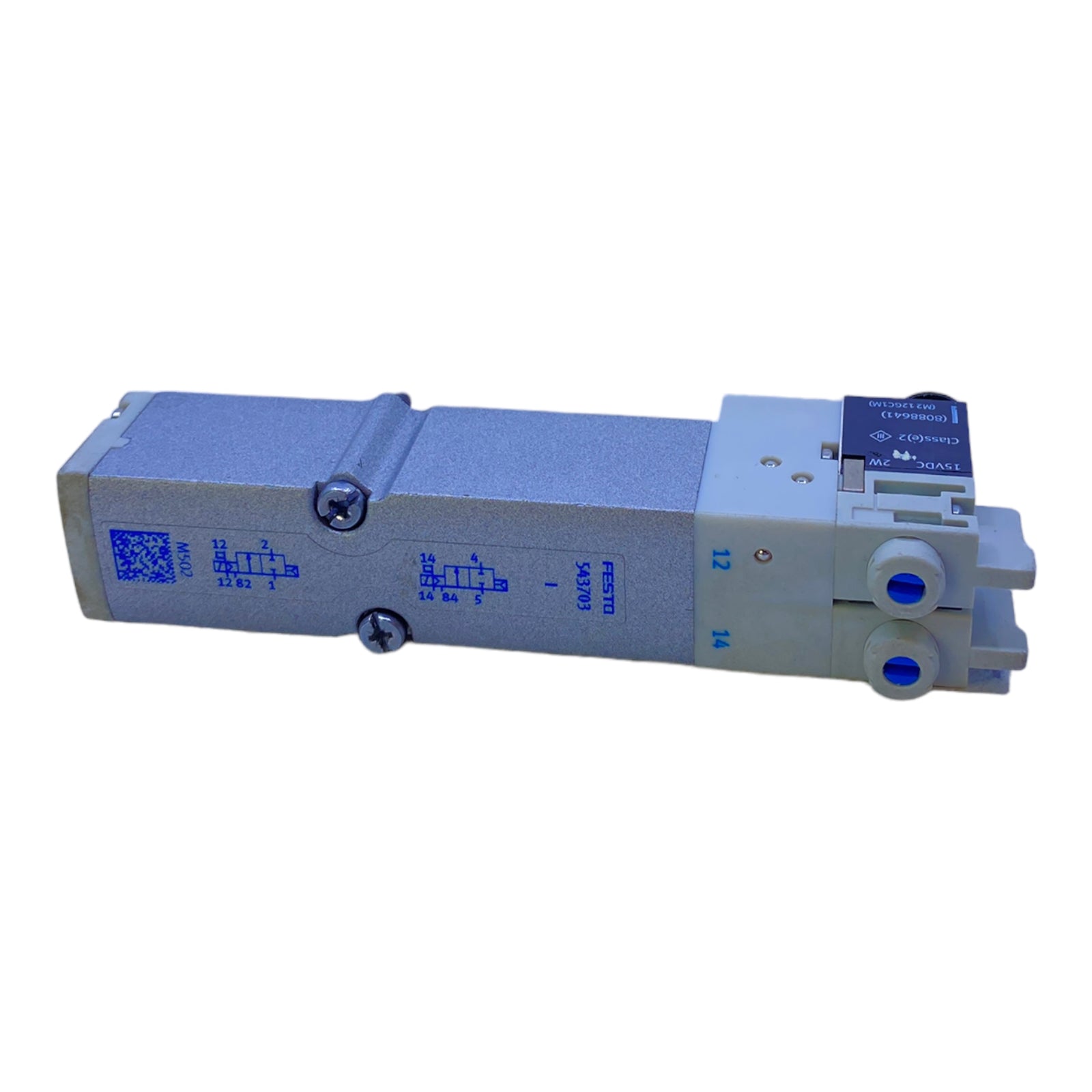

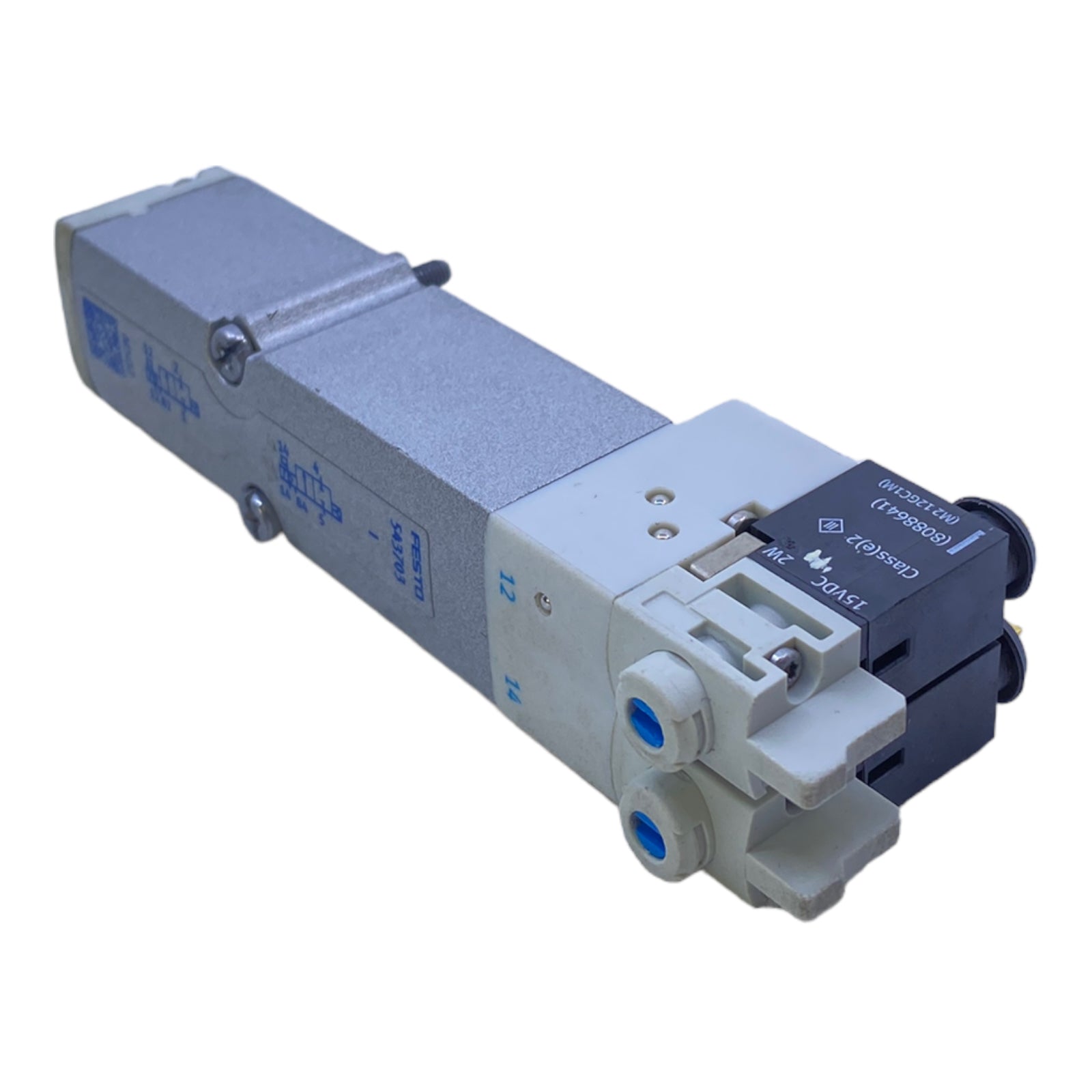

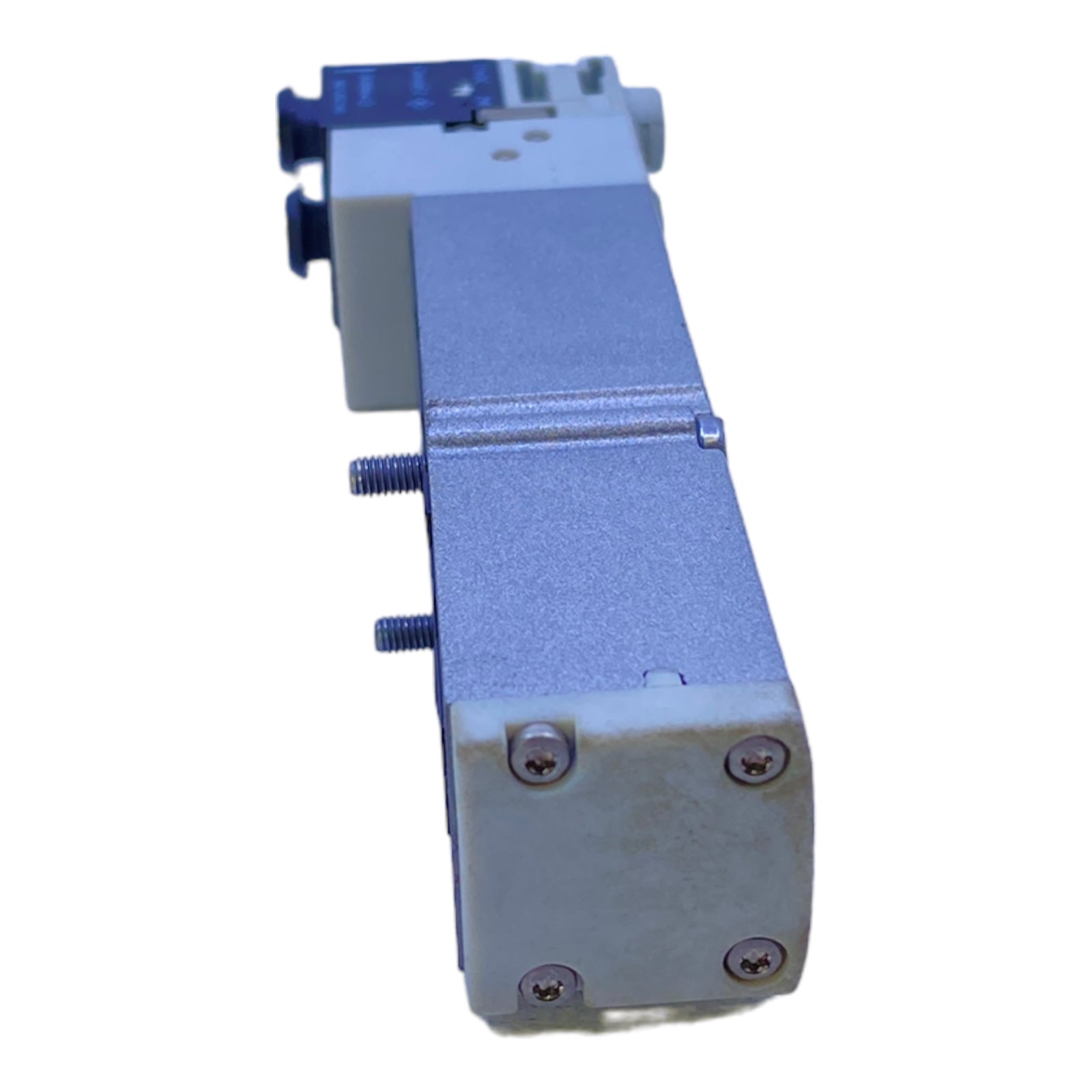

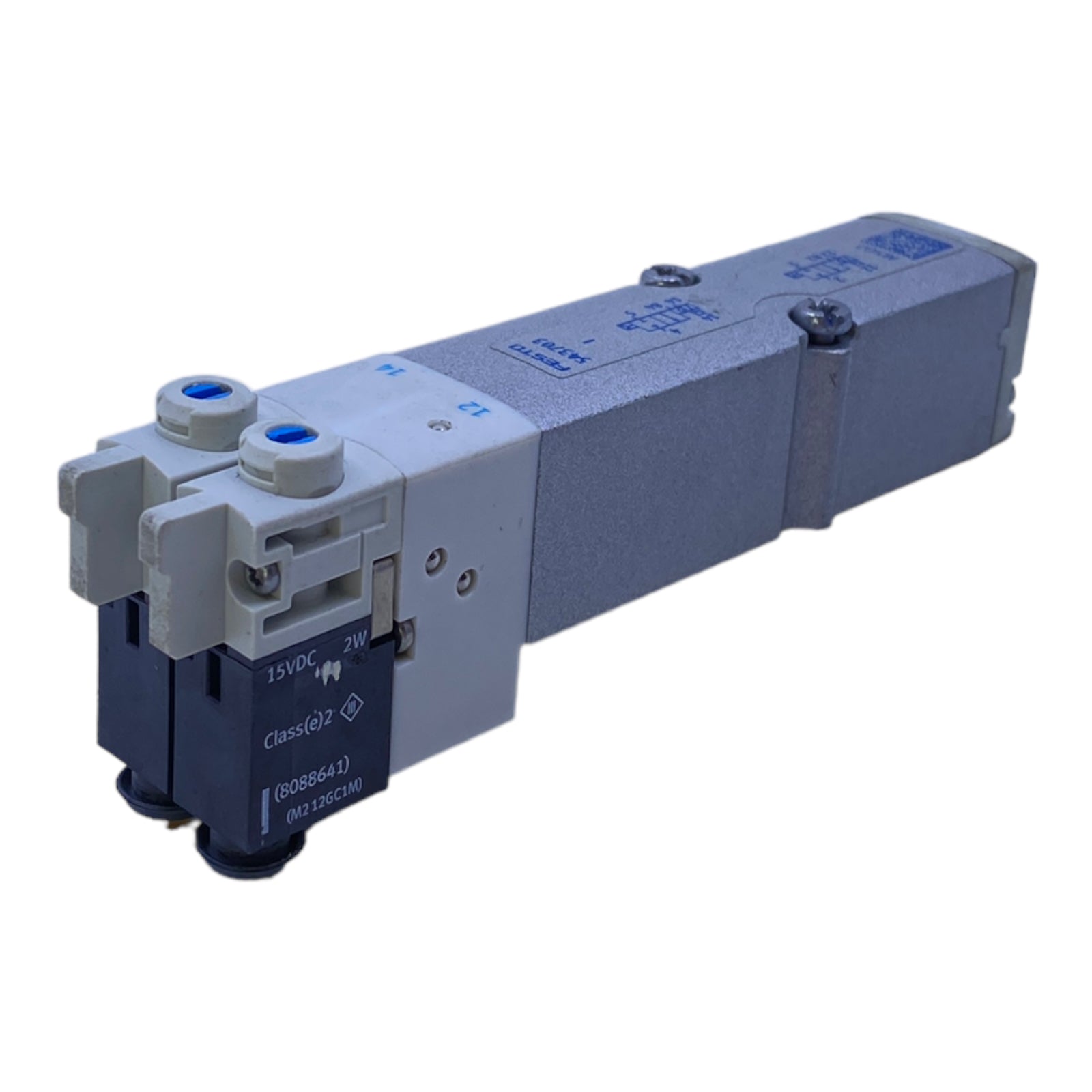

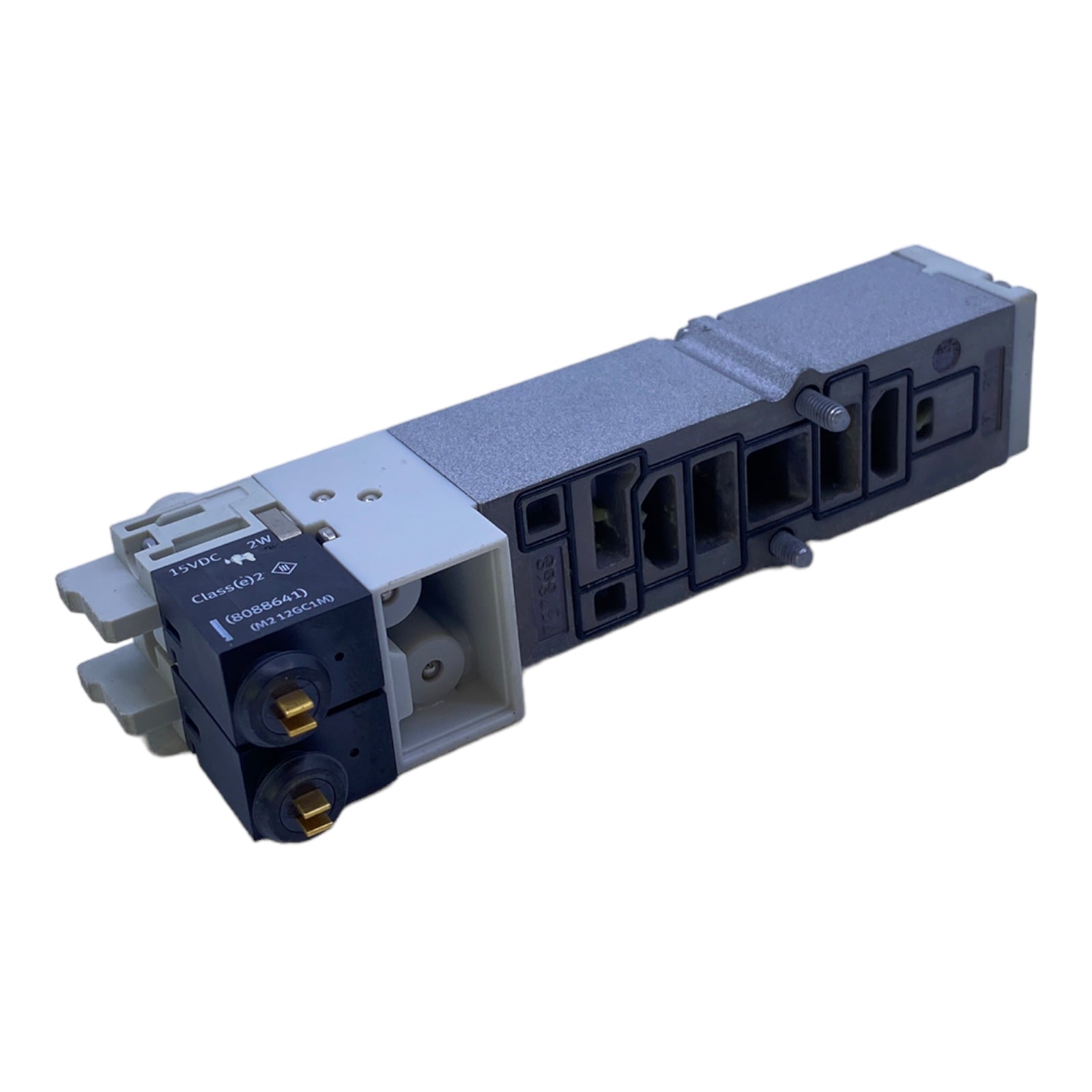

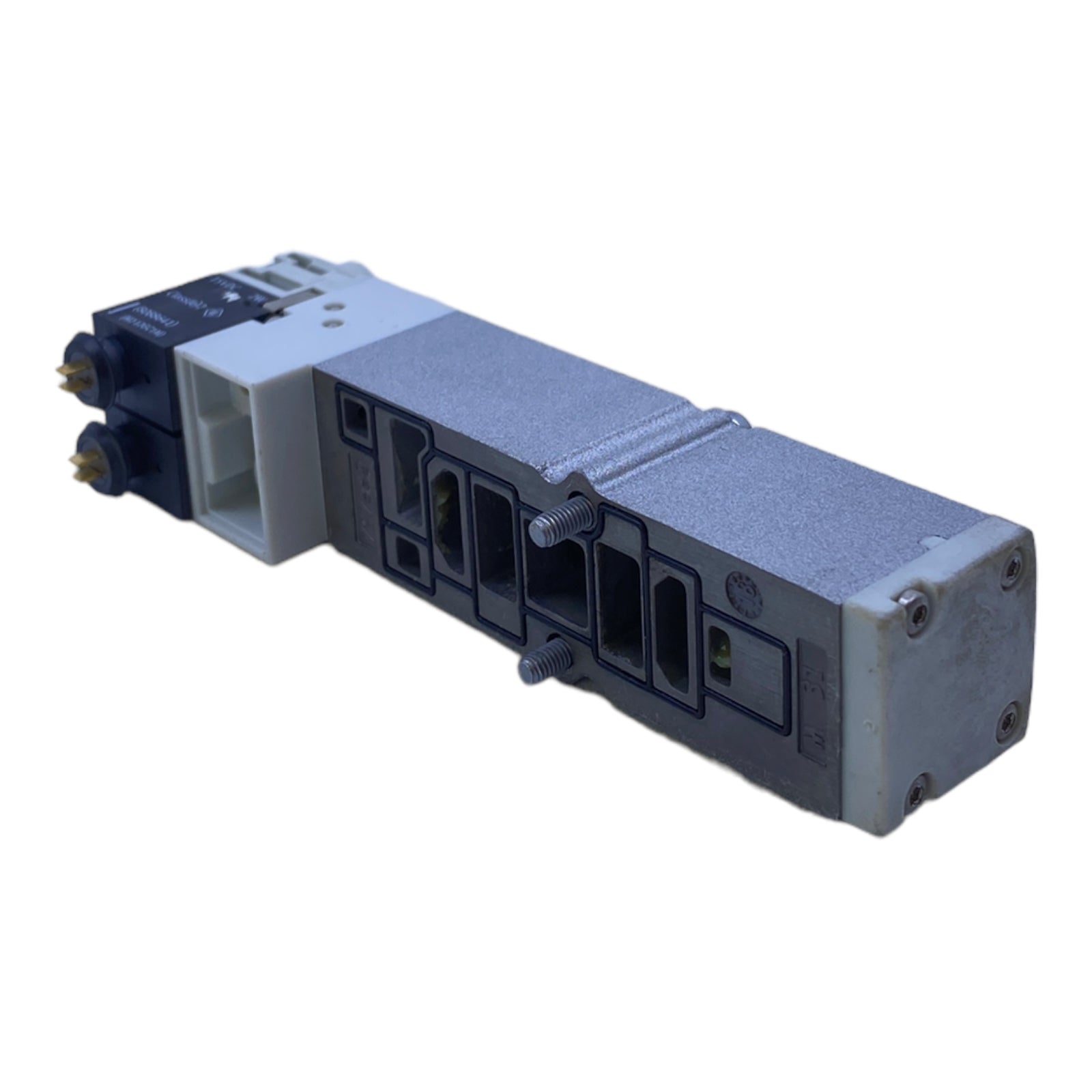

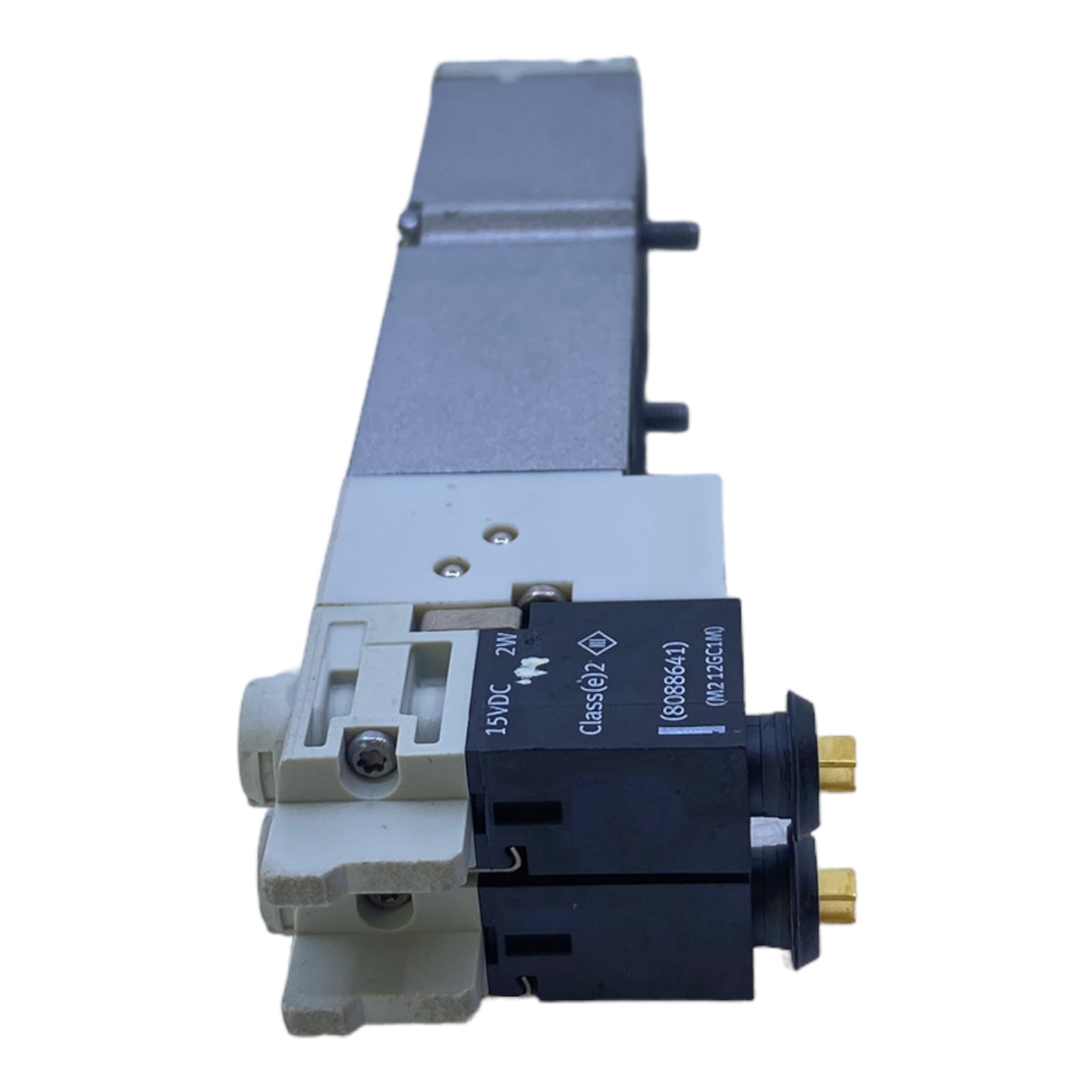

Hersteller: Festo
Typ: VMPA2-M1H-I-PI
EAN: 4052568182489
Herstellernummer: 543703
Produktart: Magnetventil
Ventilfunktion: 2x22 geschlossen monostabil
Betätigungsart: elektrisch
Ventilgröße: 20 mm
Normalnenndurchfluss (I/min): 680
Betriebsdruck: 3 bis 10 bar
Konstruktiver Aufbau: Kolben-Schieber
Rückstellart: pneumatische Feder
Schutzart: IP65 nach IEC 60529
Dichtprinzip: weich
Einbaulage: beliebig
Handhilfsbetätigung: rastend, tastend
Steuerart: vorgesteuert
Strömungsrichtung: nicht reversibel
Überdeckung: positive Überdeckung
Signalzustandsanzeige: ja
Steuerdruck: 3 bis 8 bar
Schaltzeit aus (ms): 23
Schaltzeit ein (ms): 7
Max. positiver Prüfimpuls bei 0 Signal (Mikrosekun): 400
Max. negativer Prüfimpuls bei 1 Signal (Mikrosekun): 900
Zulässige Spannungsschwankungen: ± 25 %
Betriebsmedium: Druckluft nach ISO 8573-1:2010
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Lagertemperatur: -20 - 40 °C
Mediumstemperatur: -5 - 50 °C
Relative Luftfeuchtigkeit: max. 90 % bei 40 °C
Umgebungstemperatur: -5 - 50 °C
Max. Anziehdrehmoment Ventilbefestigung: 0,65 Nm
Befestigungsart: mit Durchgangsbohrung
Werkstoffhinweis: RoHS konform
Werkstoff Dichtungen: NBR
Werkstoff Gehäuse: Aluminium-Druckguss
Normalnenndurchfluss mit QS-8 (I/min): 650
Normalnenndurchfluss mit QS-10 (I/min): 850
Zolltarifnummer: 84812090
