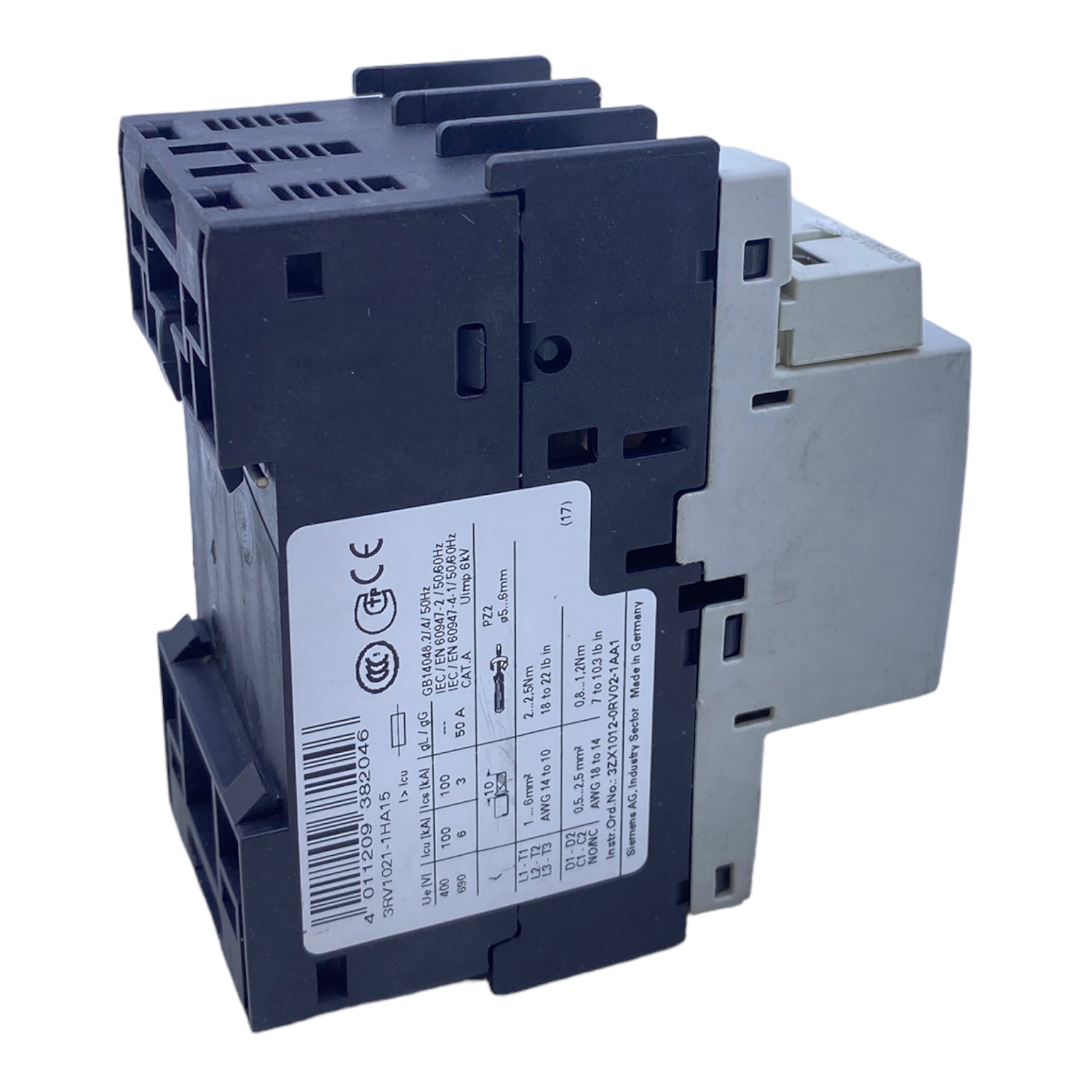

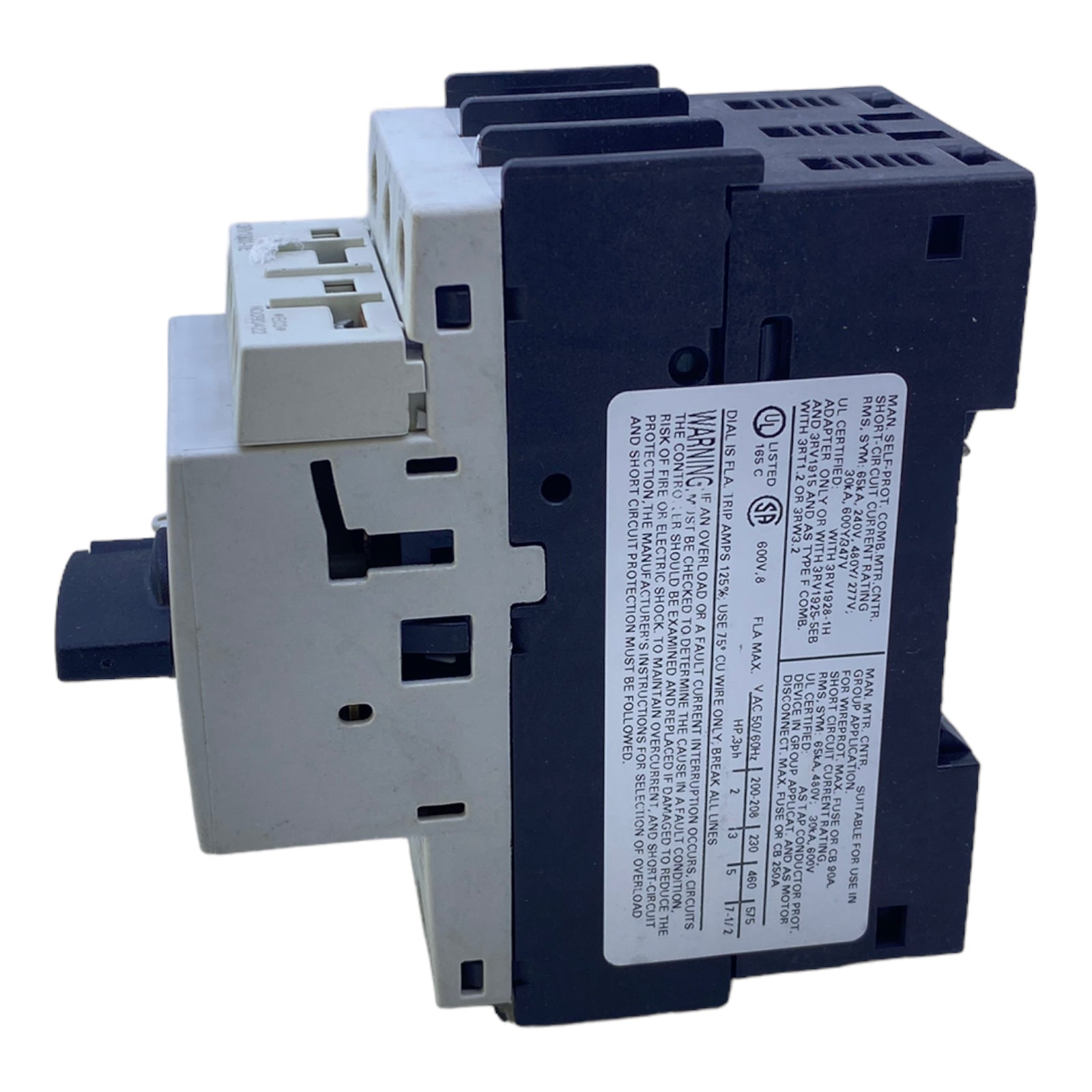

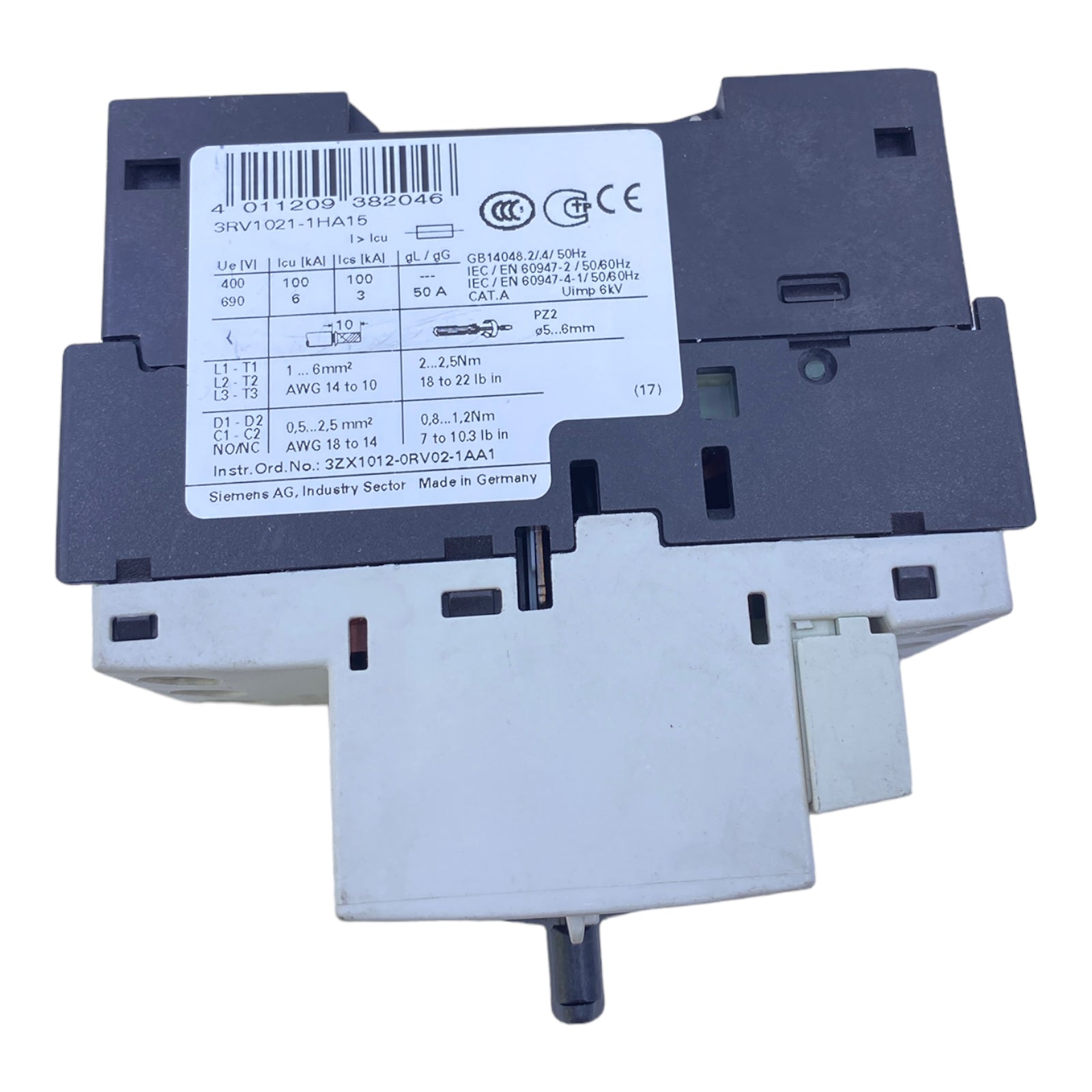

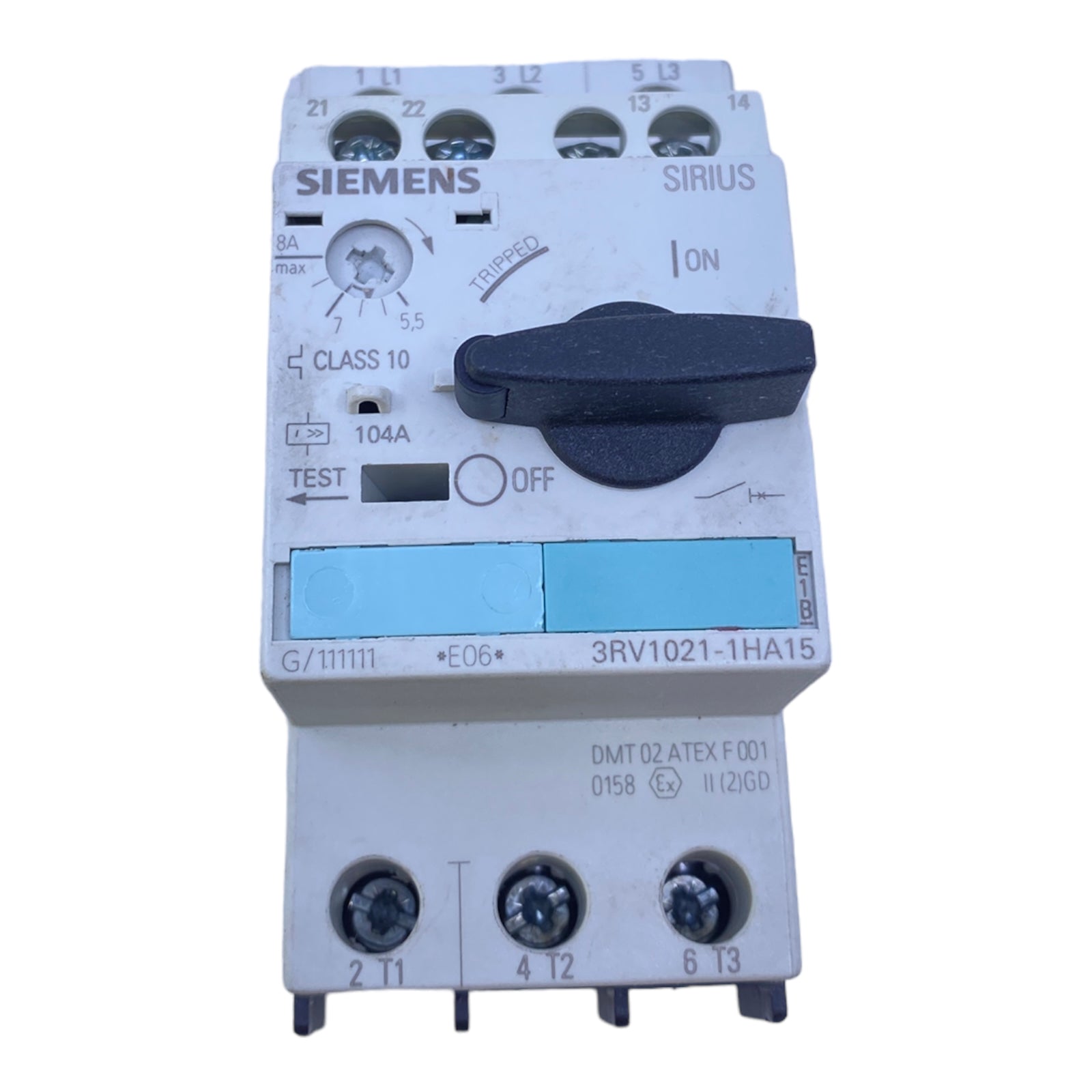

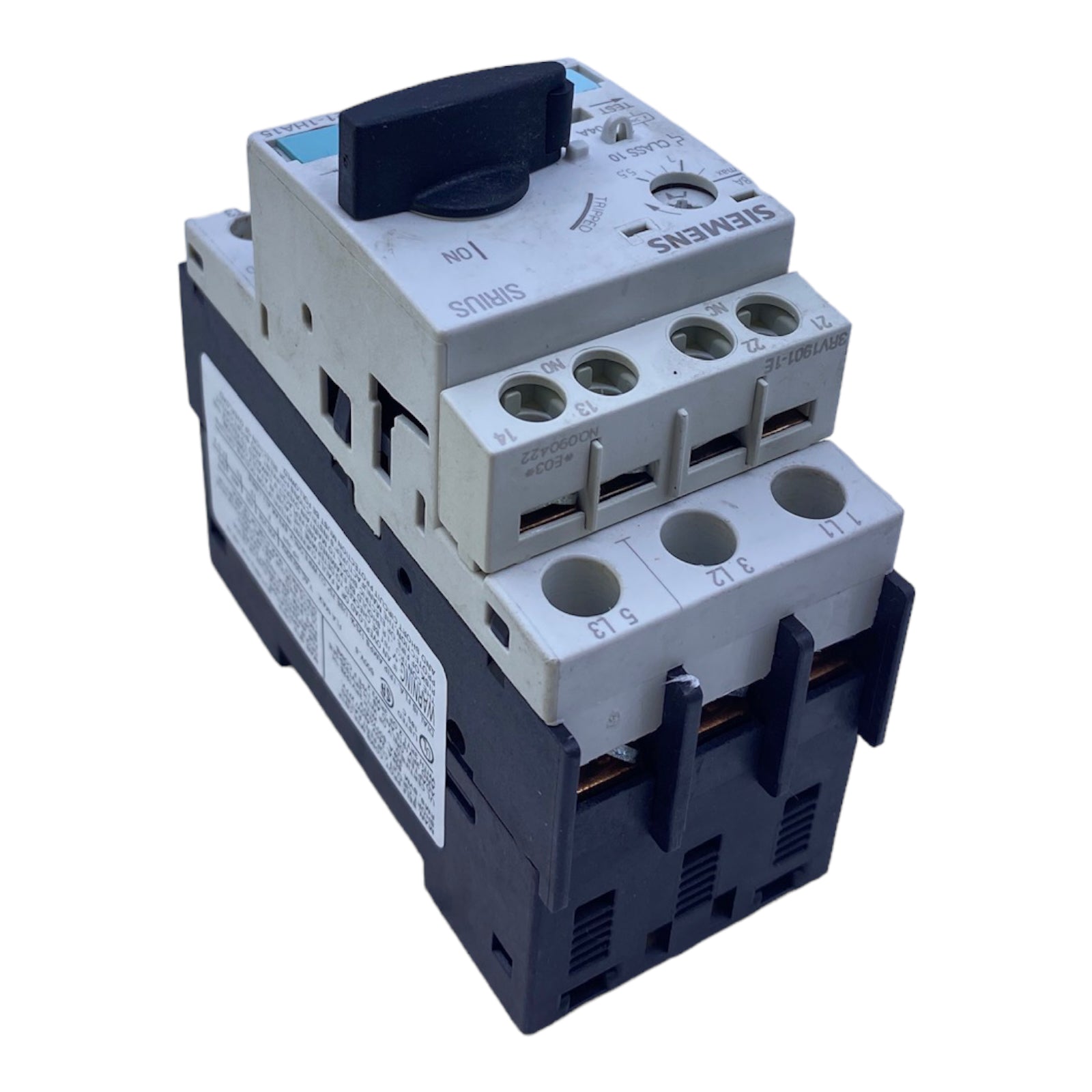

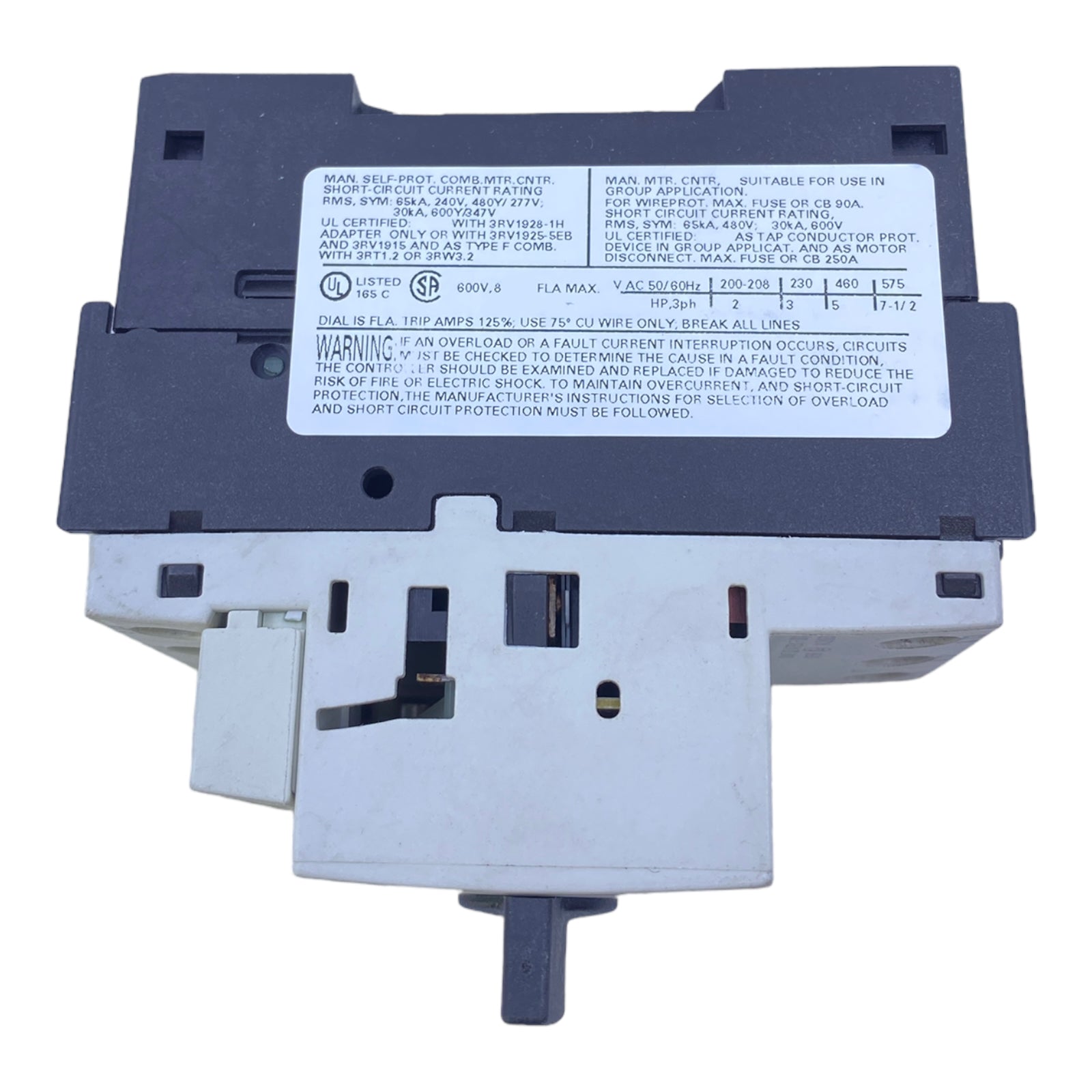

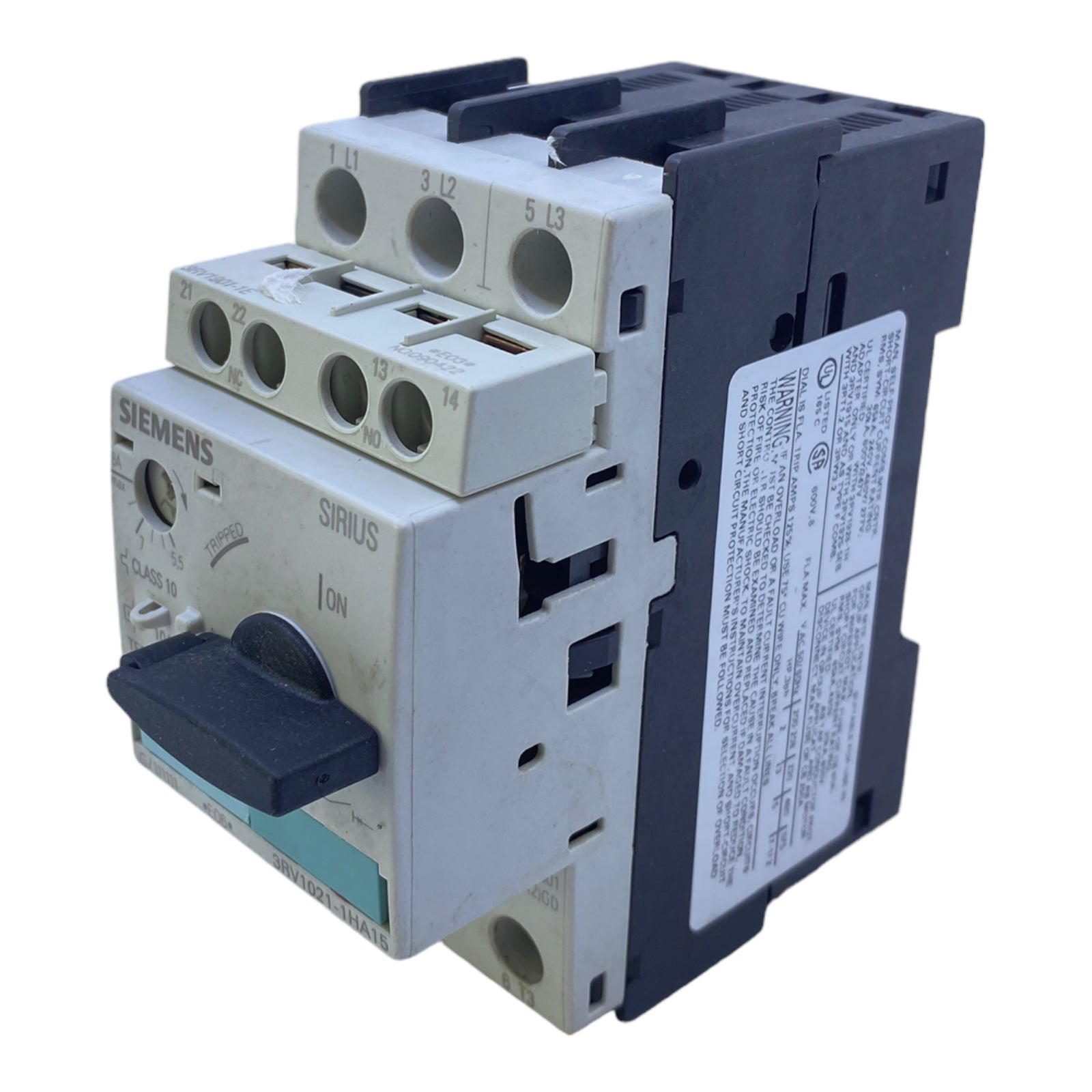

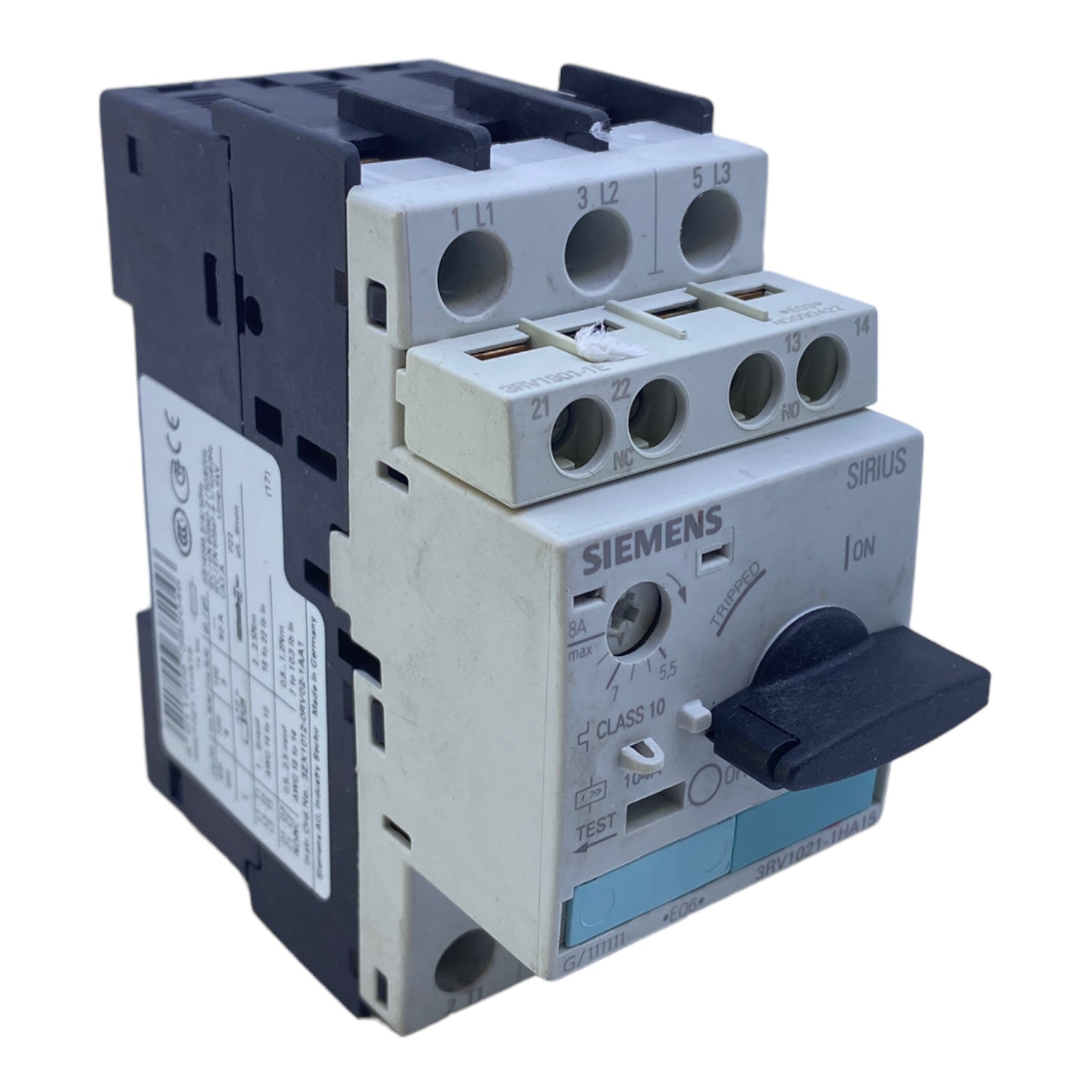

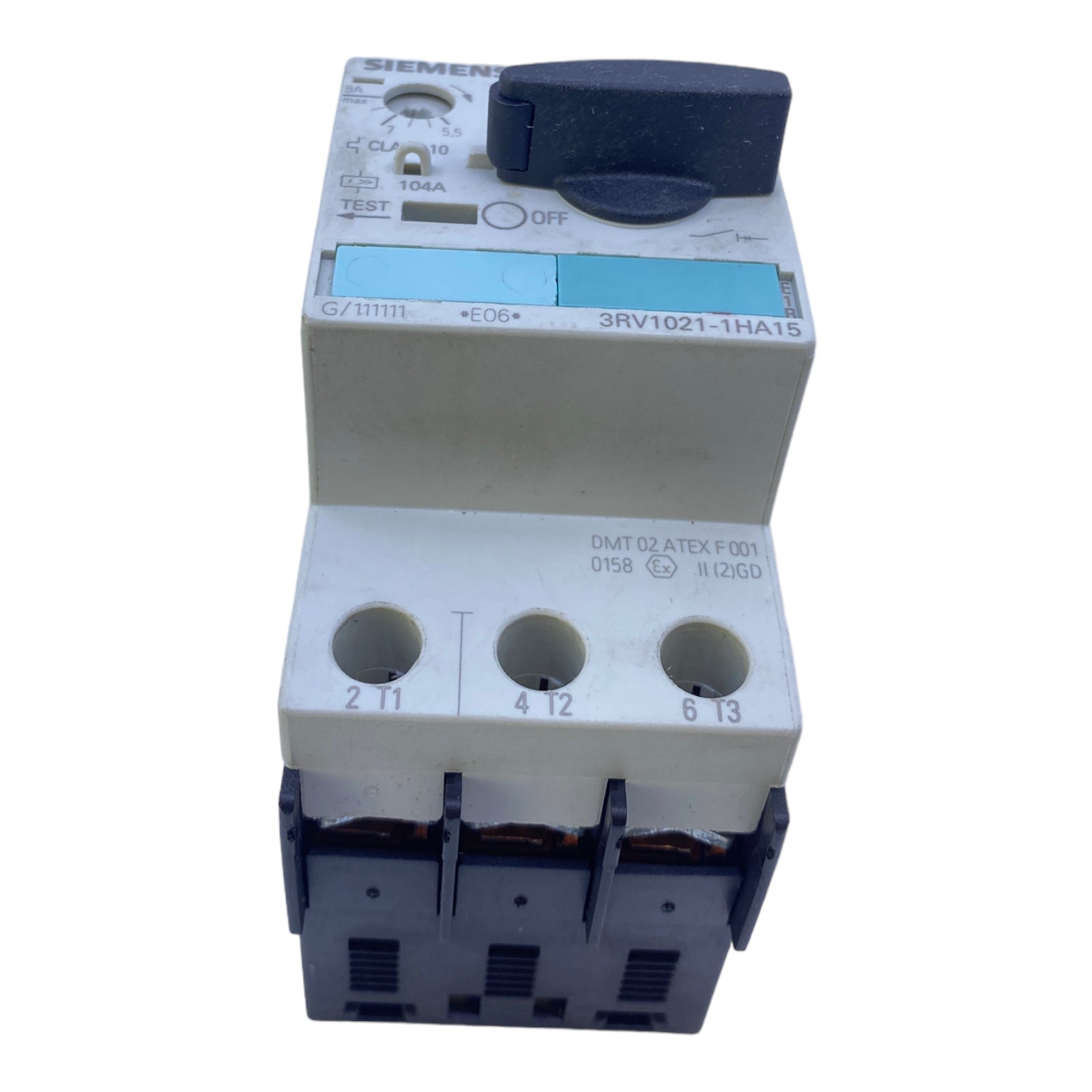

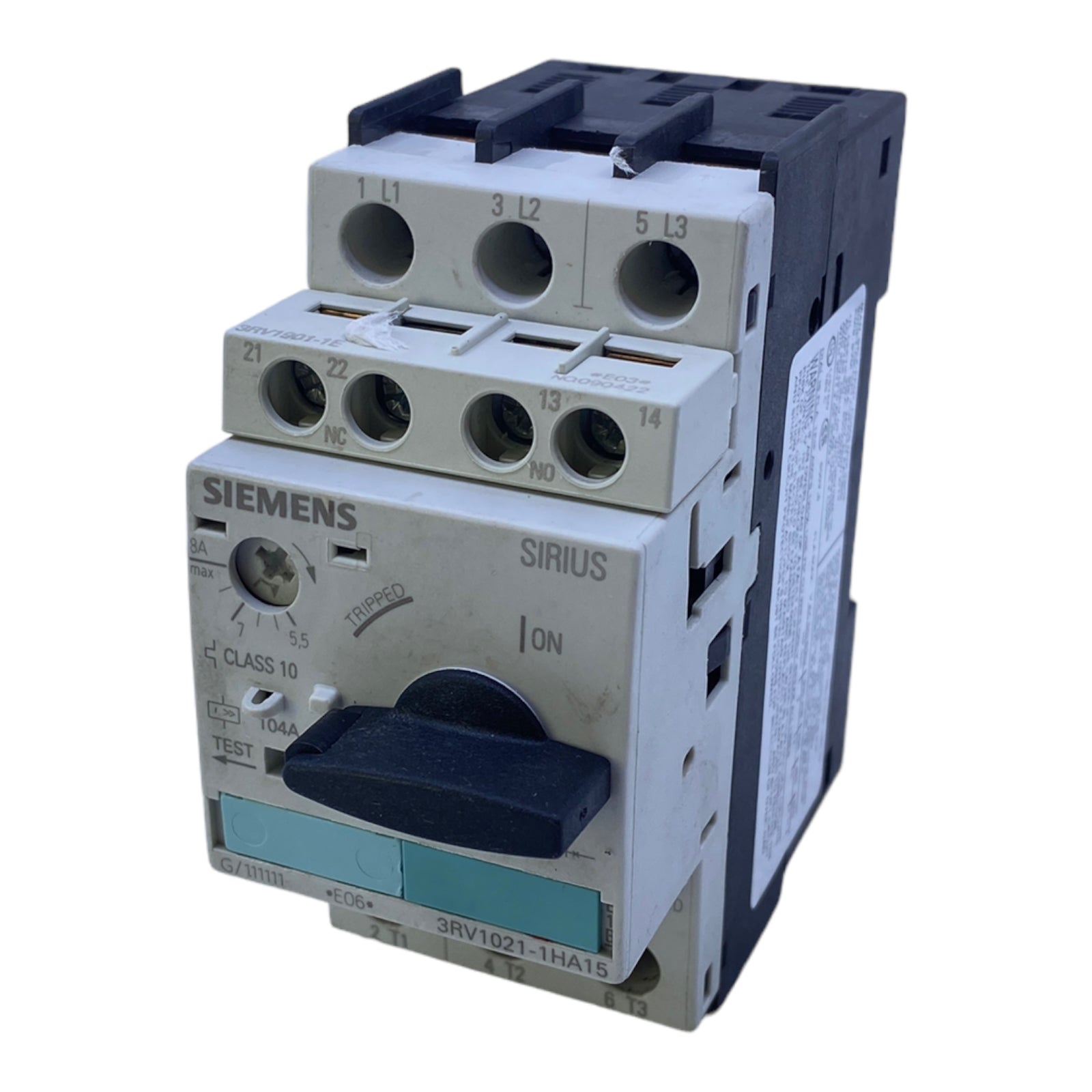

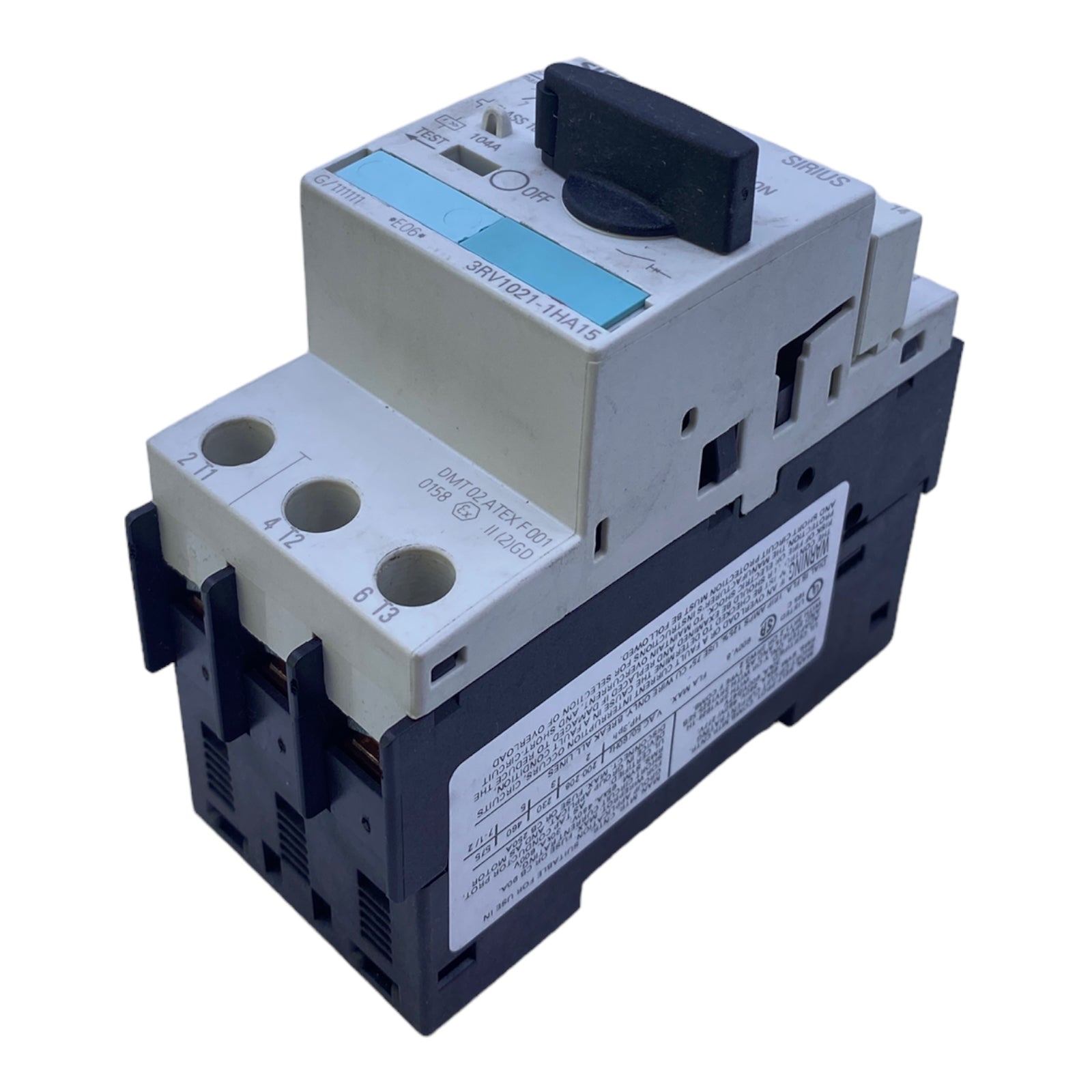

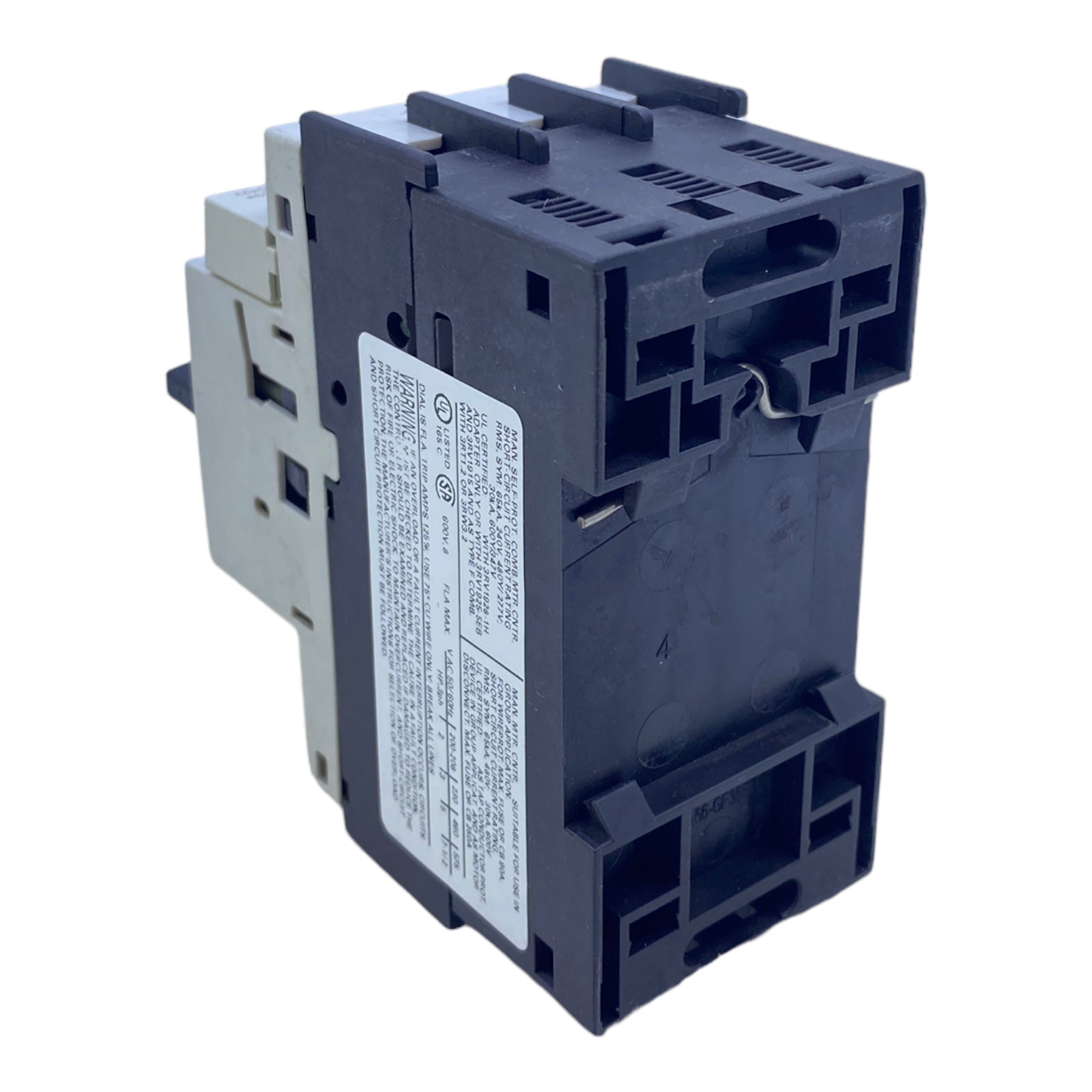

Siemens 3RV1021-1HA15 Leistungsschalter Baugröße S0 für den Motorschutz CLASS 10
Normaler Preis
€39,00 EUR
inkl. MwSt. zzgl. Versandkosten
Anfragen können an sales@industrie24.com gesendet werden. Bestellung auf Rechnung möglich.
Zustand:
EAN:
Bestellungen bis 16 Uhr werden am gleichen Werktag versendet.
Haben Sie Fragen?
+40 (0) 40 22851551
sales@industrie24.com
- Hersteller: Siemens
- Typ: 3RV1021-1HA15
- Produktart: Leistungsschalter
- Ausführung des Produkts für: Motorschutz
- Zustand: Gebraucht
- EAN: 4011209382046
- Produkt-Markenname: SIRIUS
- Allgemeine technische Daten:
- Produkterweiterung Hilfsschalter: Ja
- Verlustleistung [W] bei Bemessungswert Strom
- ● bei AC bei warmem Betriebszustand: 9,25 W
- ● bei AC bei warmem Betriebszustand je Pol: 3,1 W
- Stoßspannungsfestigkeit Bemessungswert: 6 000 V
- Schutzart IP frontseitig: IP20
- Schockfestigkeit; 25g / 11 ms
- mechanische Lebensdauer (Schaltspiele) der Hauptkontakte typisch: 100 000
- Dauerstrom Bemessungswert: 8 A
- RoHS-Richtlinie (Datum) 01.05.2012 00:00:00
- Umgebungsbedingungen:
- Aufstellungshöhe bei Höhe über NN maximal: 2 000 m
- Umgebungstemperatur
- ● während Betrieb -20 ... +60 °C
- ● während Lagerung -50 ... +80 °C
- ● während Transport -50 ... +80 °C
- Hauptstromkreis:
- Polzahl für Hauptstromkreis: 3
- einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers: 5,5 ... 8 A
- Betriebsspannung:
- ● Bemessungswert: 690 V
- ● bei AC-3 Bemessungswert maximal: 690 V
- Betriebsstrom bei AC-3 bei 400 V Bemessungswert: 8 A
- Betriebsleistung bei AC-3
- ● bei 400 V Bemessungswert: 3 kW
- Schalthäufigkeit bei AC-3 maximal: 15 1/h
- Hilfsstromkreis:
- Ausführung des Hilfsschalters: querliegend
- Anzahl der Wechsler für Hilfskontakte 0 Betriebsstrom der Hilfskontakte bei AC-15
- ● bei 24 V: 2 A
- ● bei 230 V: 0,5 A
- Betriebsstrom der Hilfskontakte bei DC-13
- ● bei 24 V: 1 A
- ● bei 60 V: 0,15 A
- Schutz-/ Überwachungsfunktion
- Produktfunktion
- ● Erdschlusserkennung: Nein
- ● Phasenausfallerkennung: Ja
- Auslöseklasse: CLASS 10
- Ausschaltvermögen Grenzkurzschlussstrom (Icu)
- ● bei AC bei 240 V Bemessungswert: 100 kA
- ● bei AC bei 400 V Bemessungswert: 100 kA
- ● bei AC bei 500 V Bemessungswert: 42 kA
- ● bei AC bei 690 V Bemessungswert: 6 kA
- Kurzschluss-Schutz
- Ausführung des Überstrom- und Kurzschlussauslösers: thermomagnetisch
- Einbau/ Befestigung/ Abmessungen
- Einbaulage beliebig
- Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022
- Höhe: 97 mm
- Breite: 45 mm
- Tiefe: 96 mm
- einzuhaltender Abstand bei Reihenmontage
- ● rückwärts: 0 mm
- ● seitwärts: 0 mm
- Anschlüsse/ Klemmen
- Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis:
- Nein Ausführung des elektrischen Anschlusses
- ● für Hauptstromkreis Schraubanschluss
- ● für Hilfs- und Steuerstromkreis Schraubanschluss
- Anordnung des elektrischen Anschlusses für Hauptstromkreis frontseitig
- Art der anschließbaren Leiterquerschnitte
- ● für Hauptkontakte
- — eindrähtig 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
- — mehrdrähtig 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
- — feindrähtig mit Aderendbearbeitung 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
- ● bei AWG-Leitungen für Hauptkontakte 2x (14 ... 10)
- Art der anschließbaren Leiterquerschnitte
- ● für Hilfskontakte
- — eindrähtig 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- — feindrähtig mit Aderendbearbeitung 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- ● bei AWG-Leitungen für Hilfskontakte 2x (18 ... 14)
