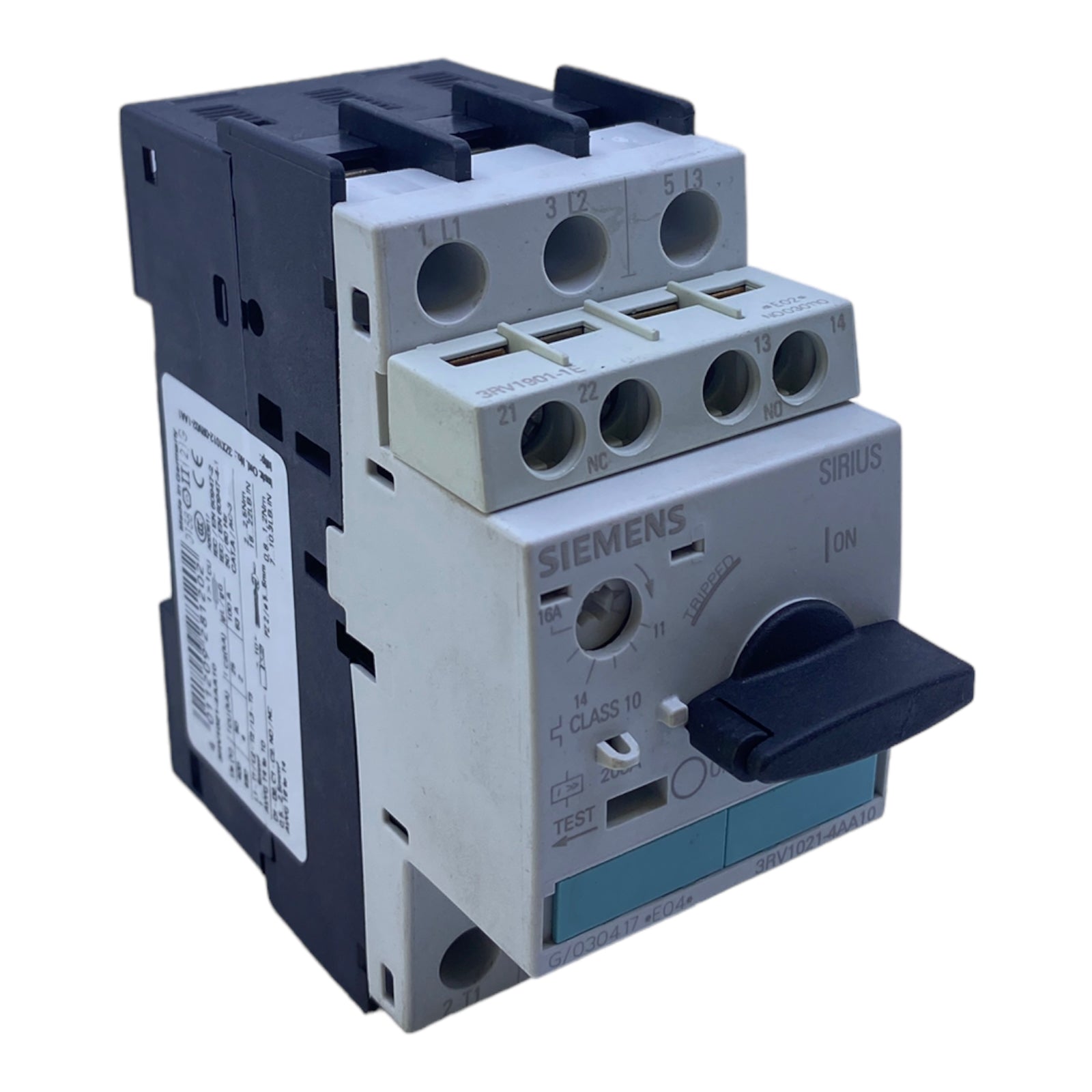

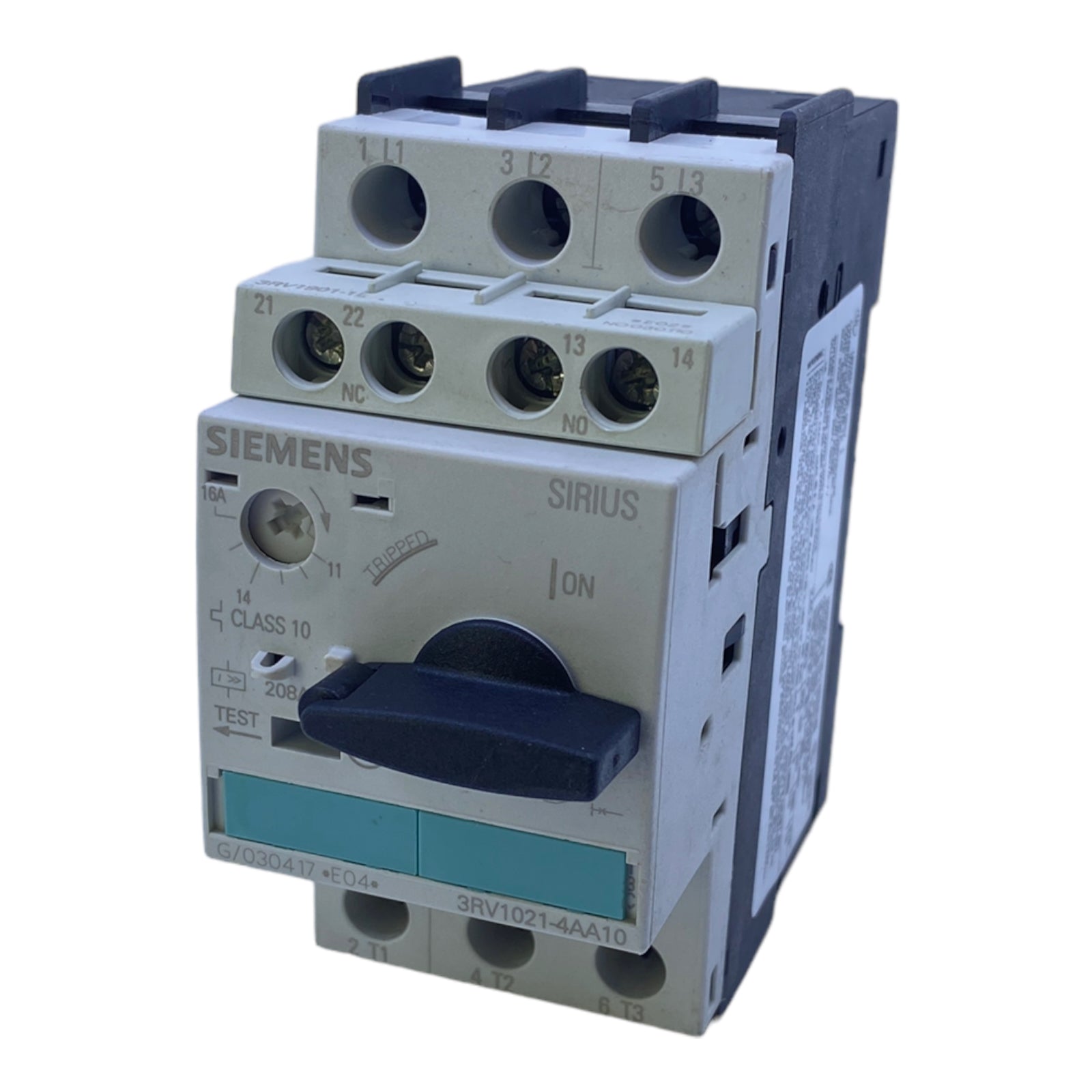

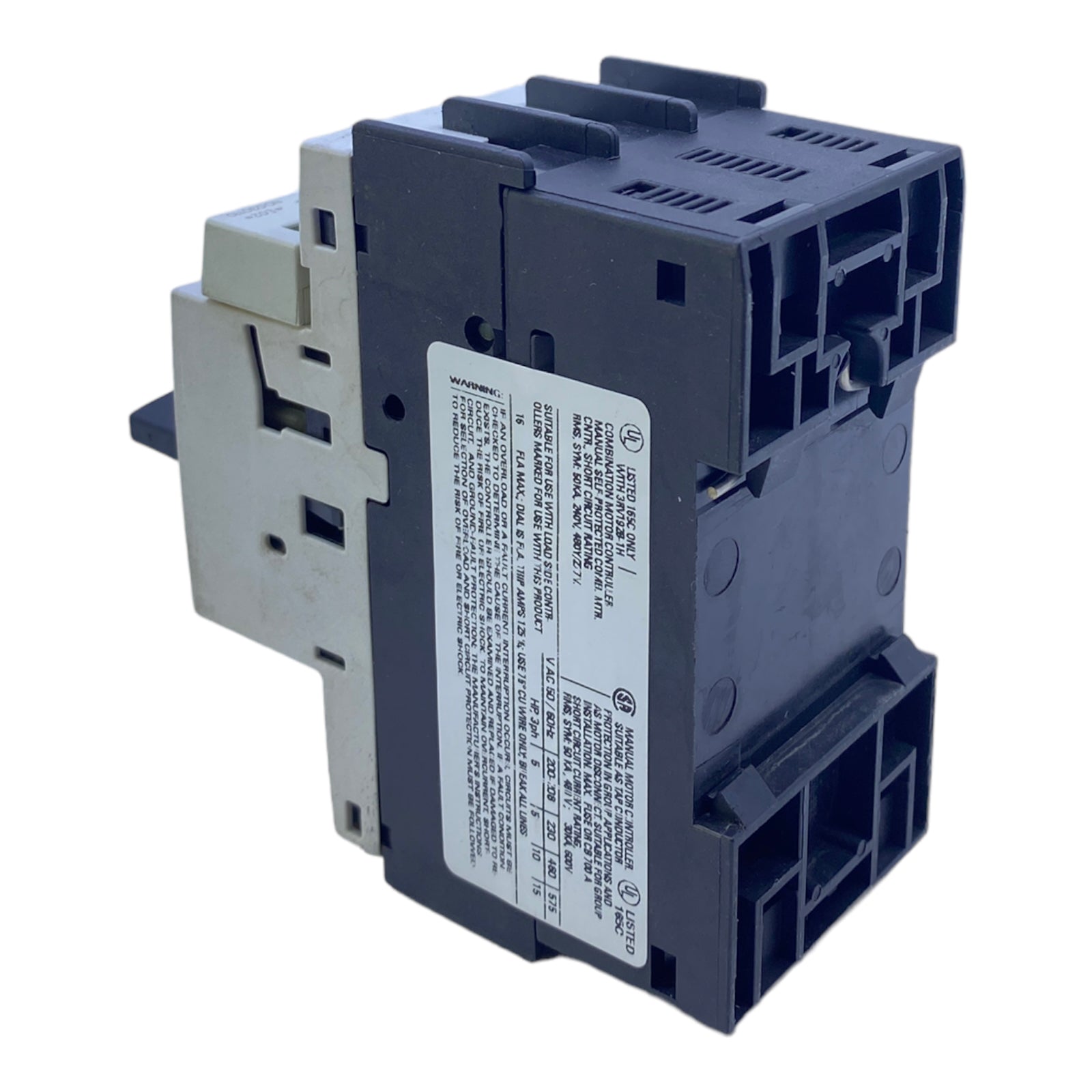

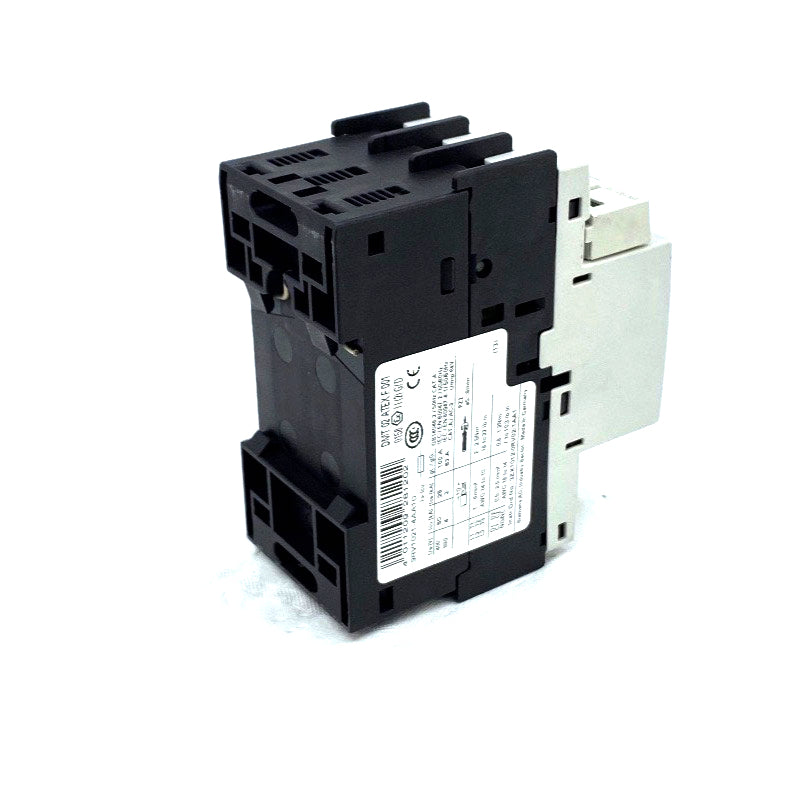

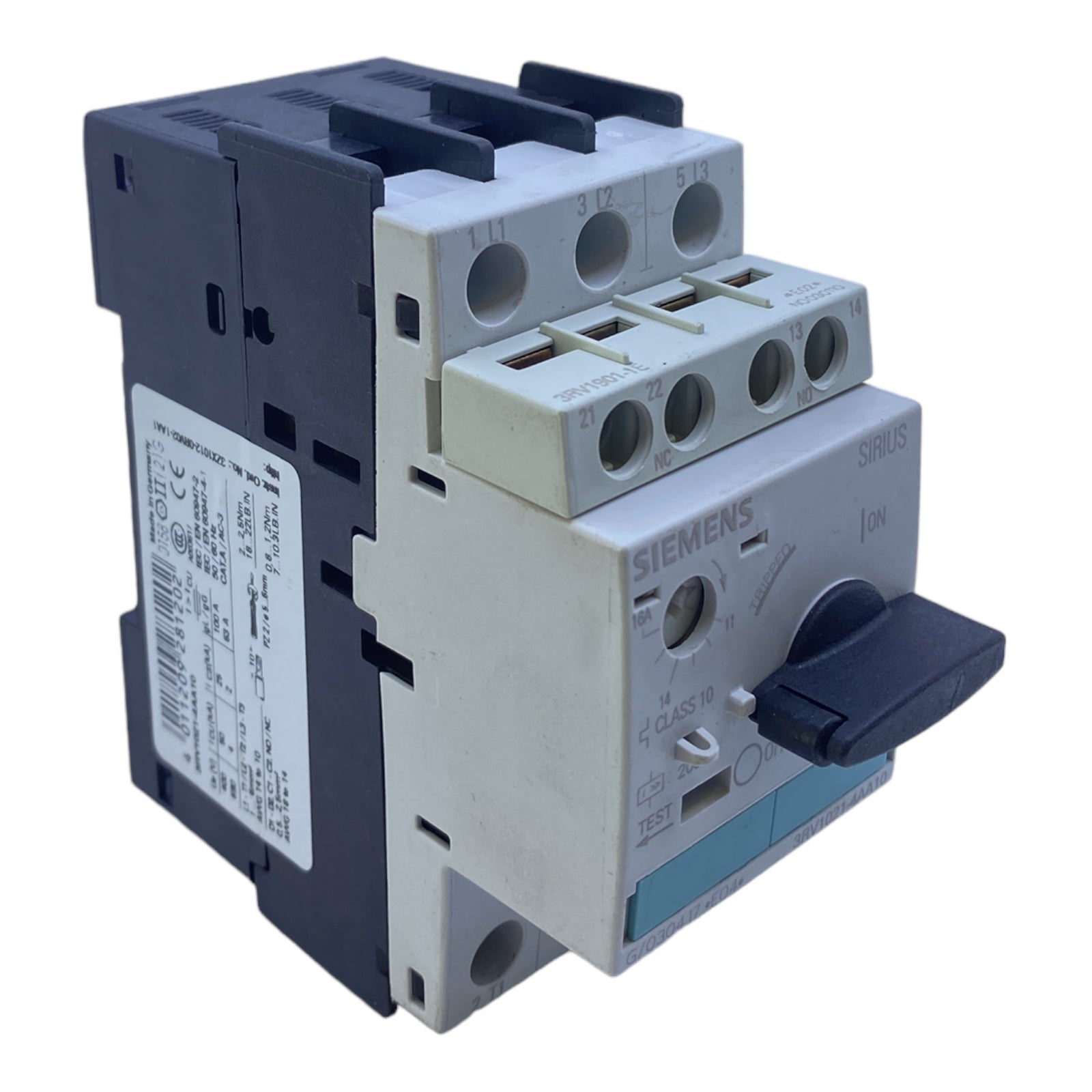

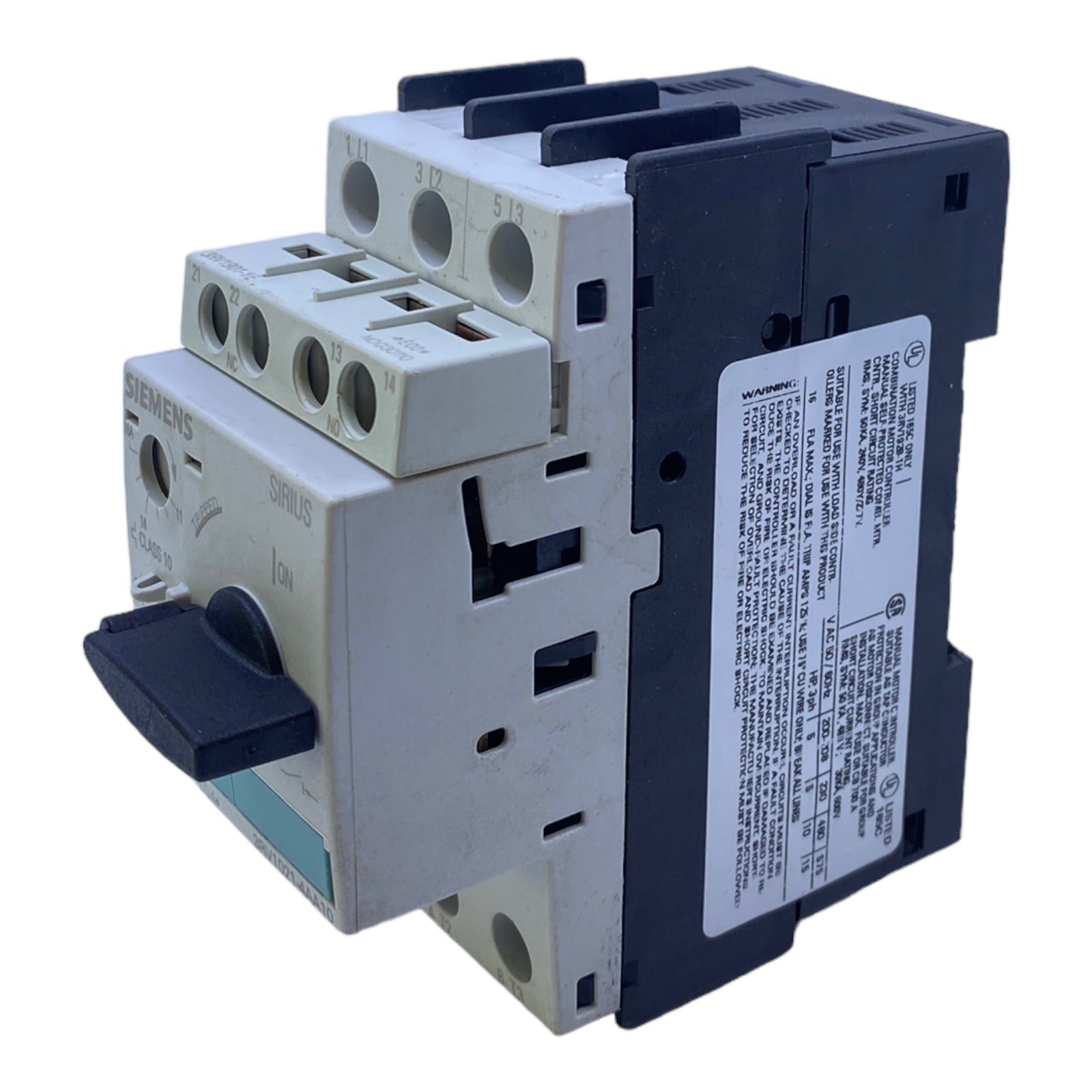

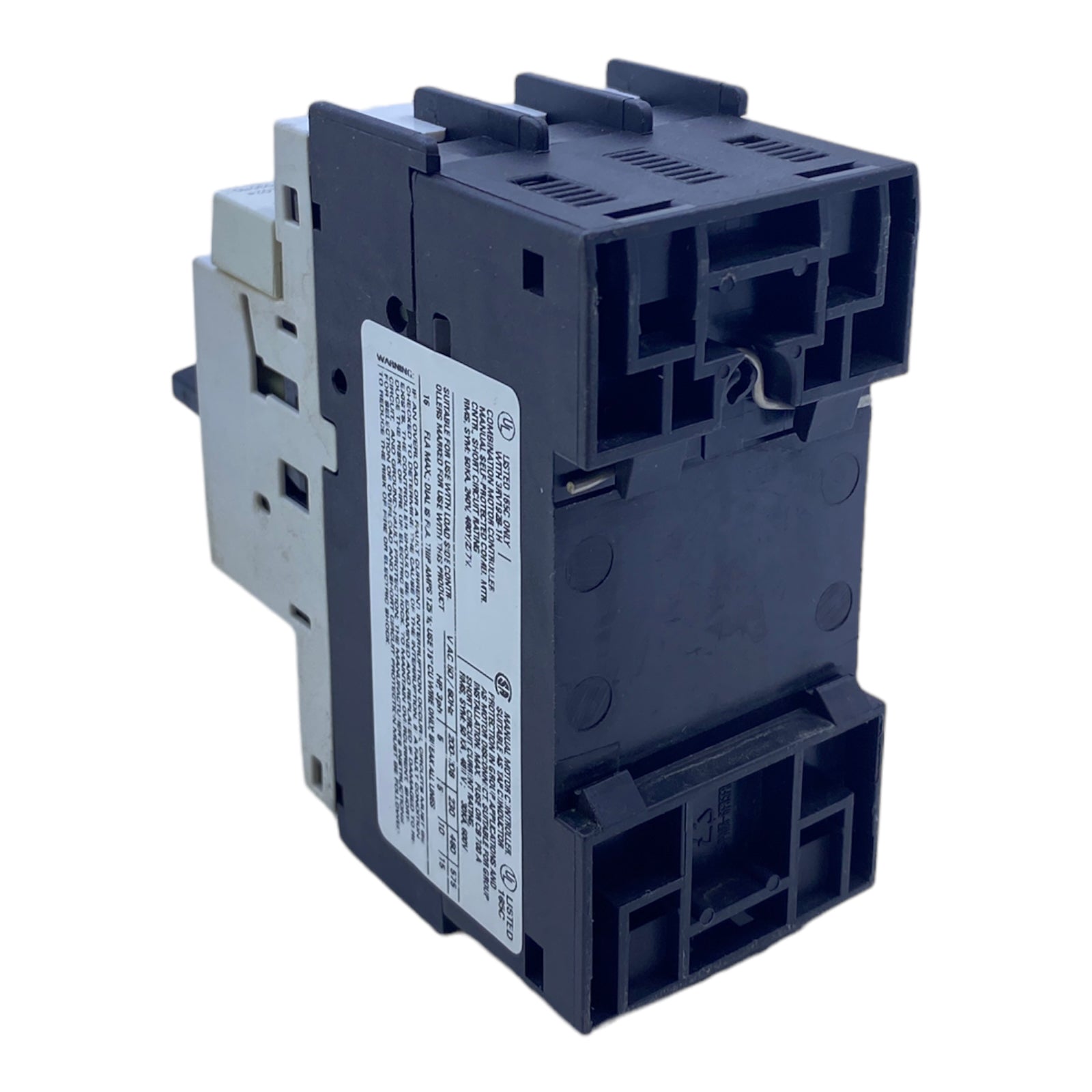

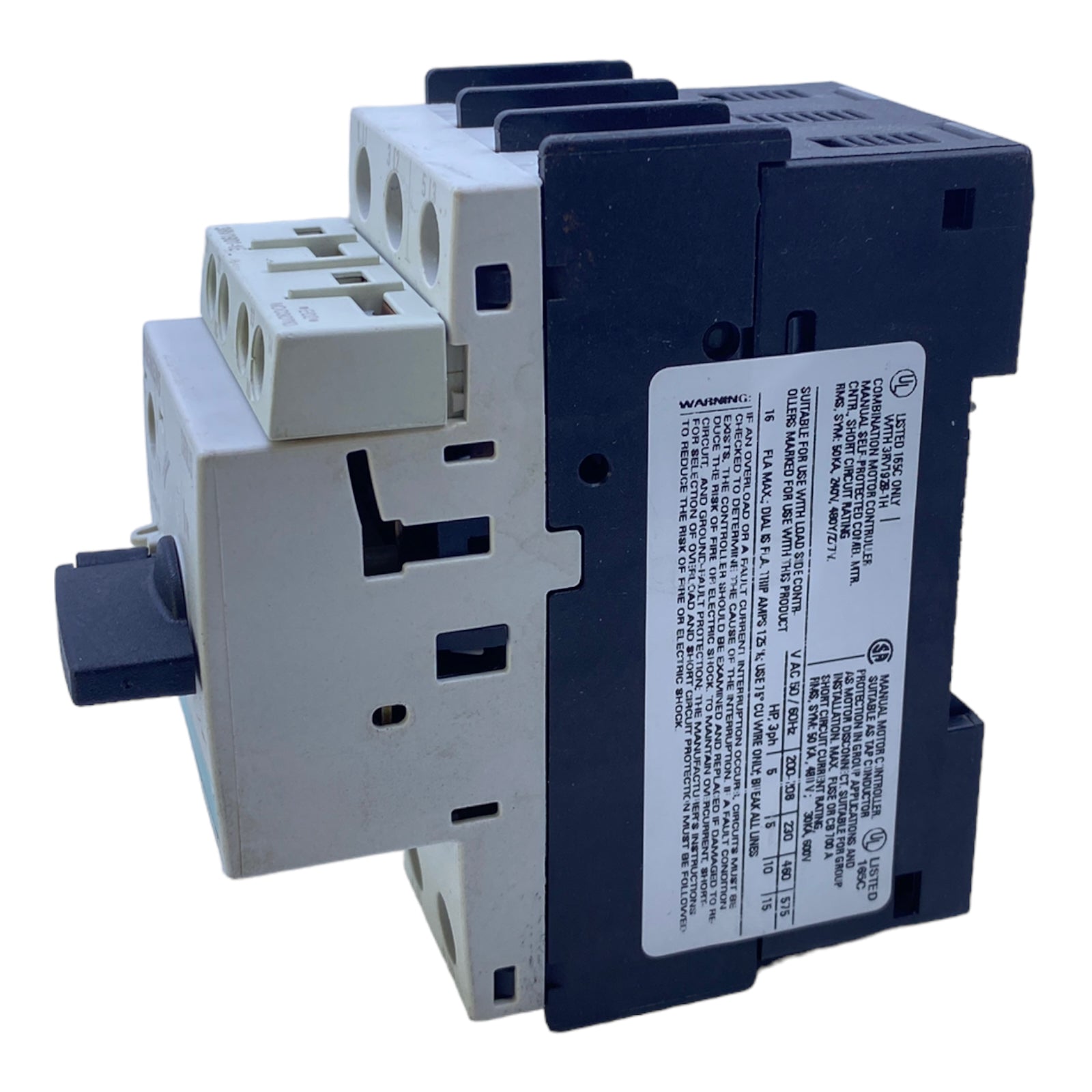

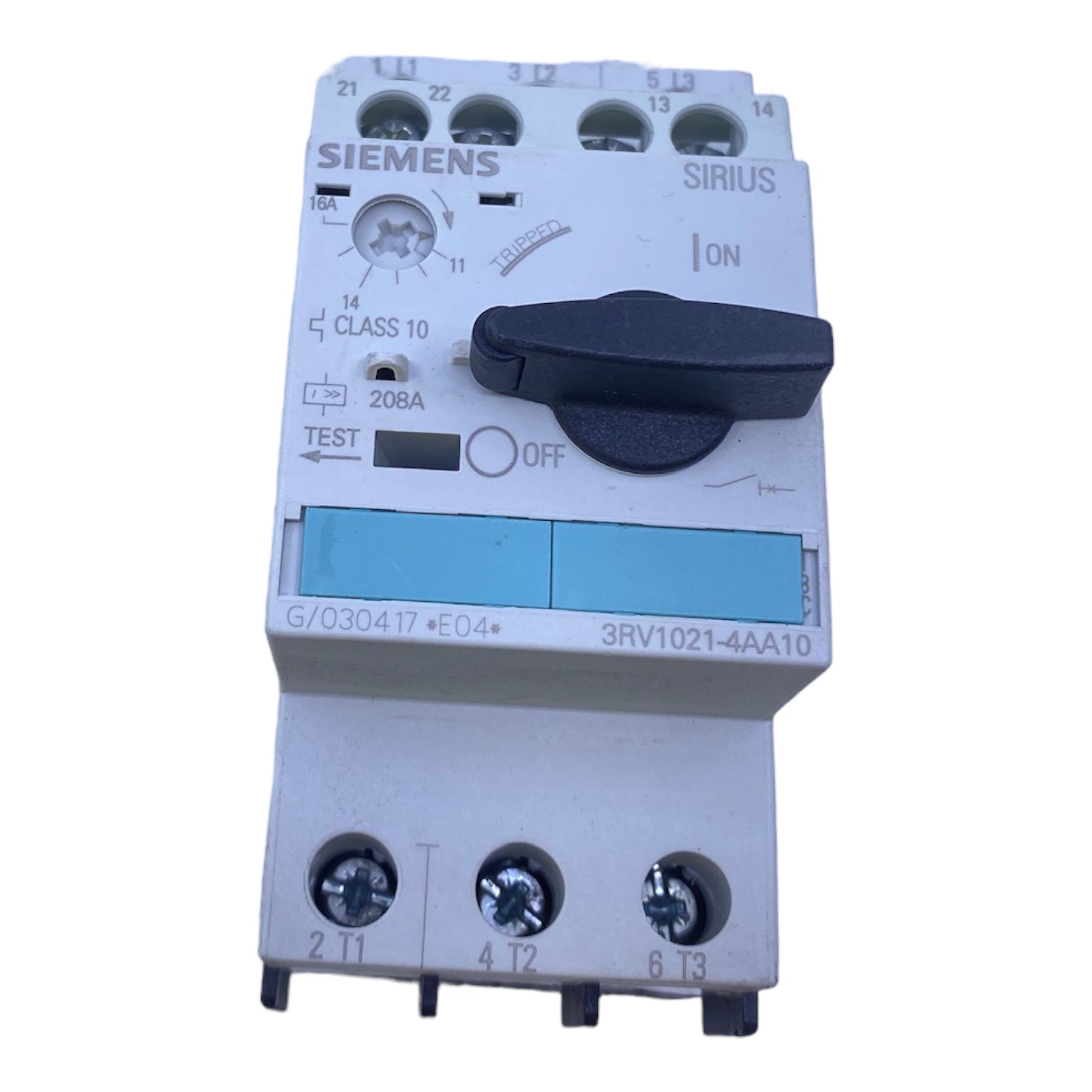

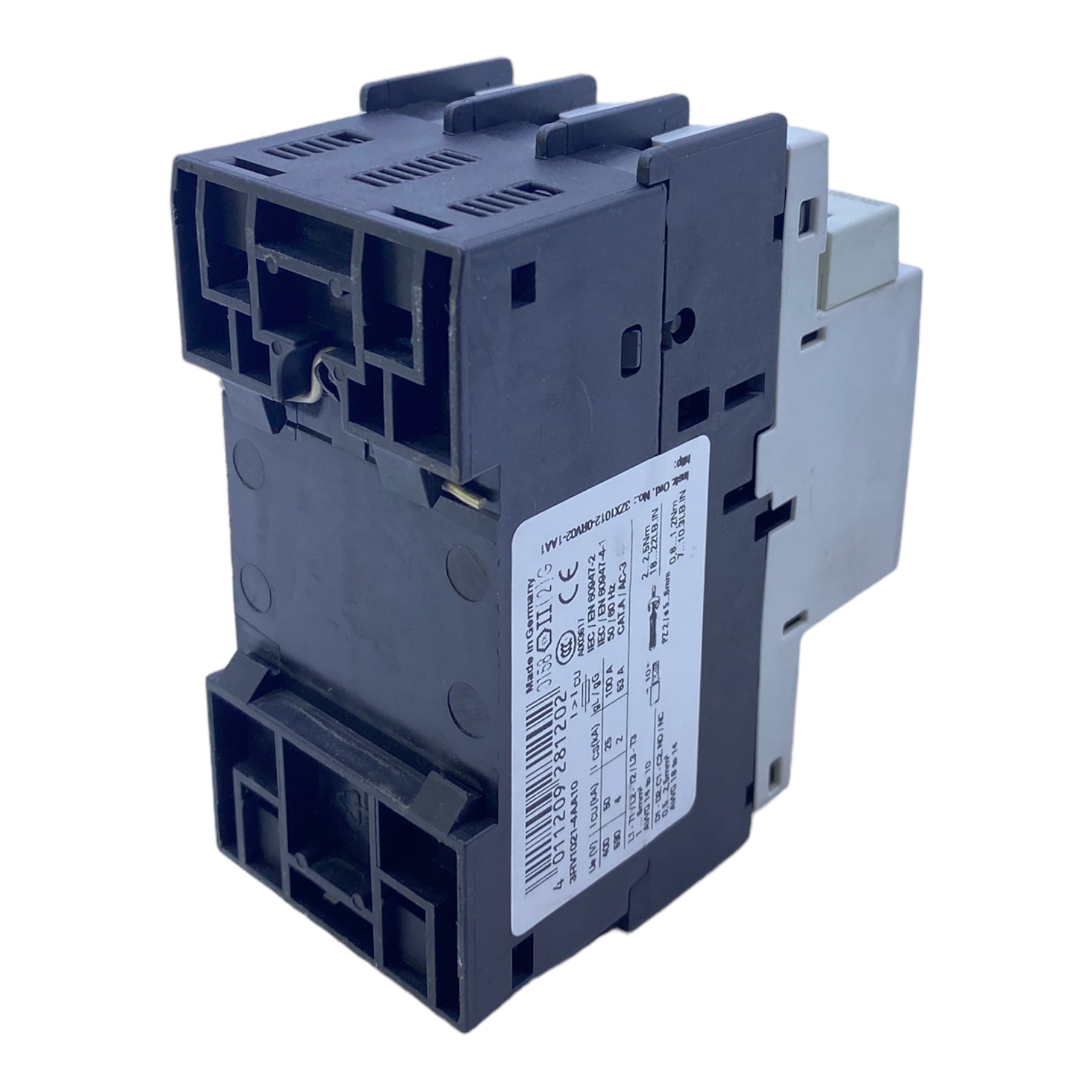

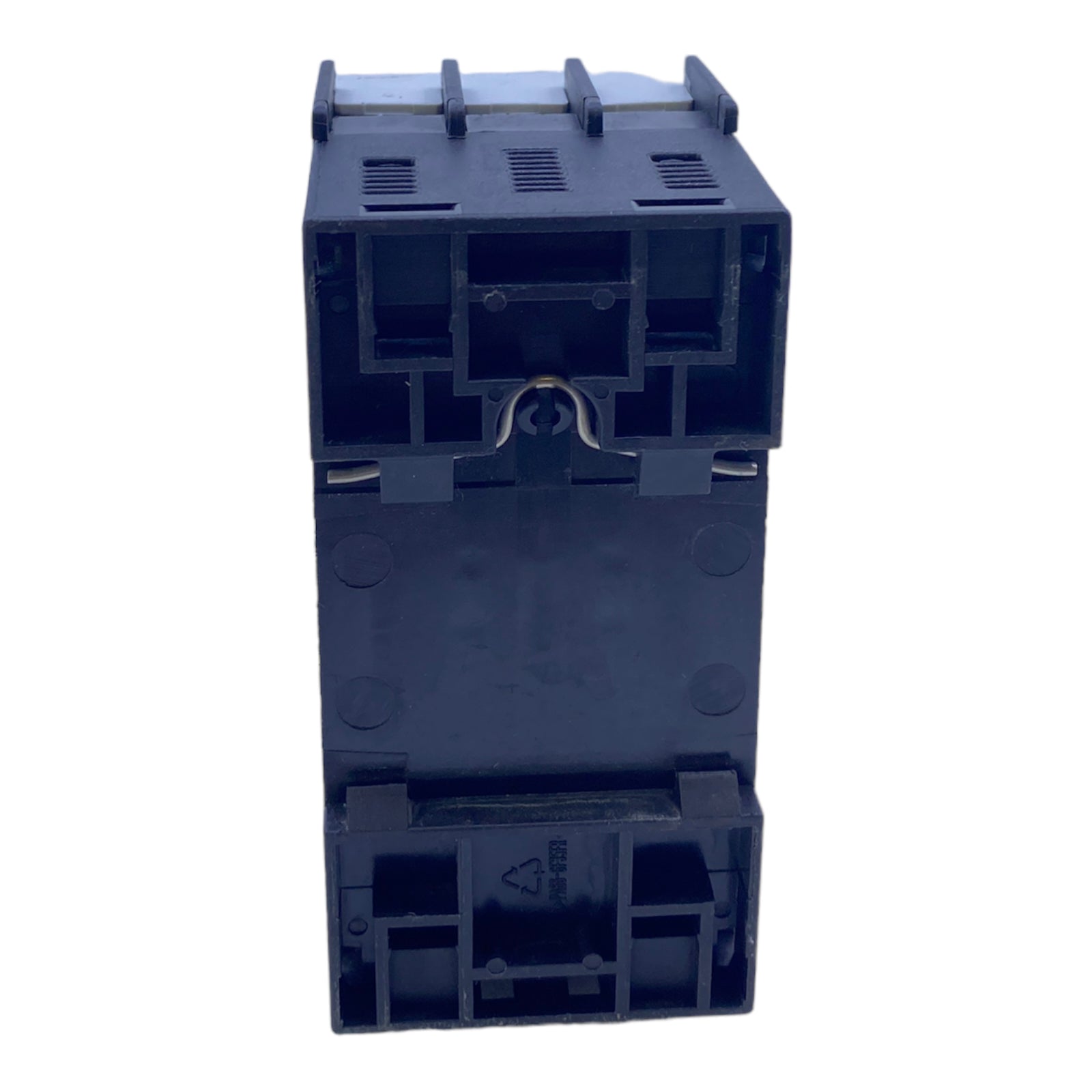

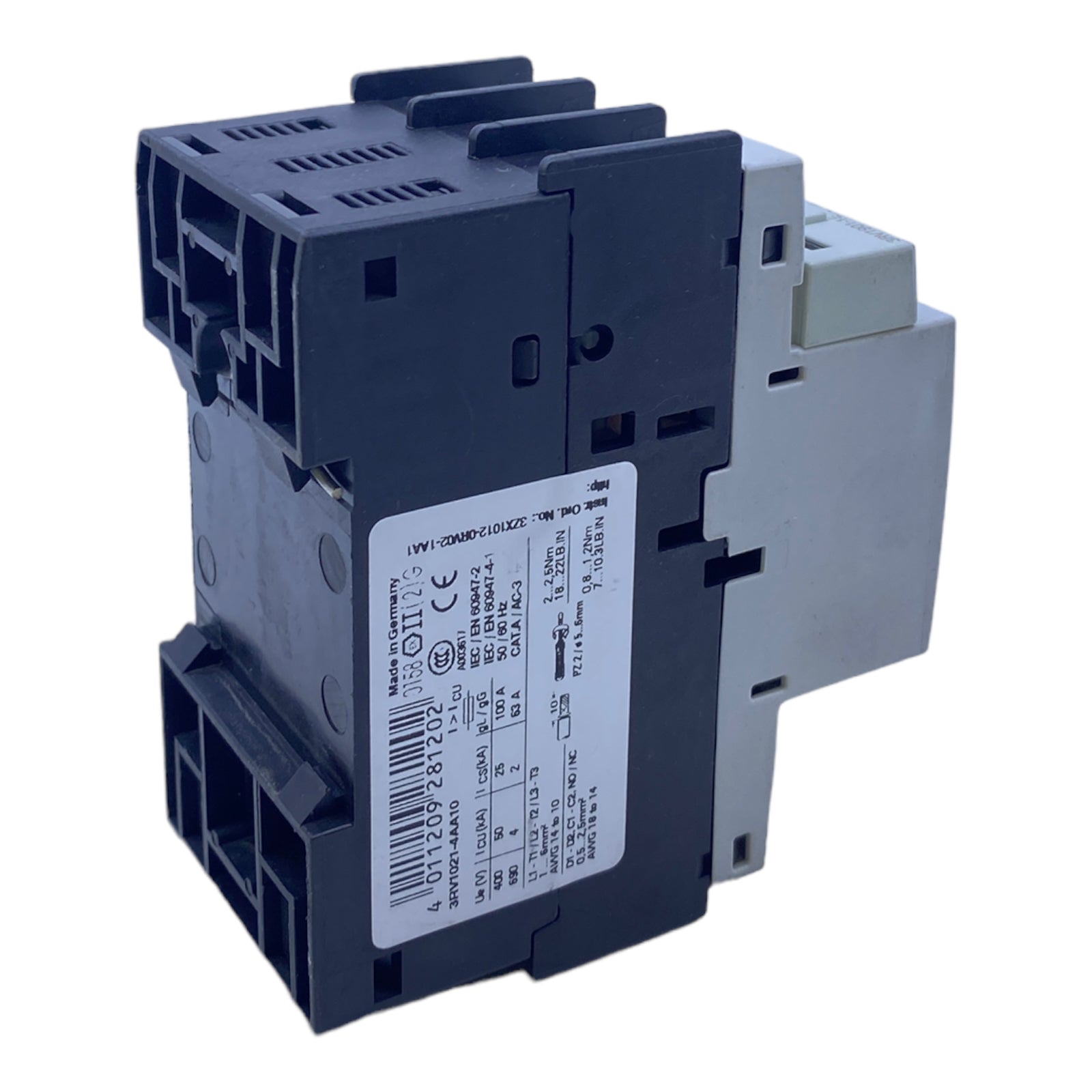

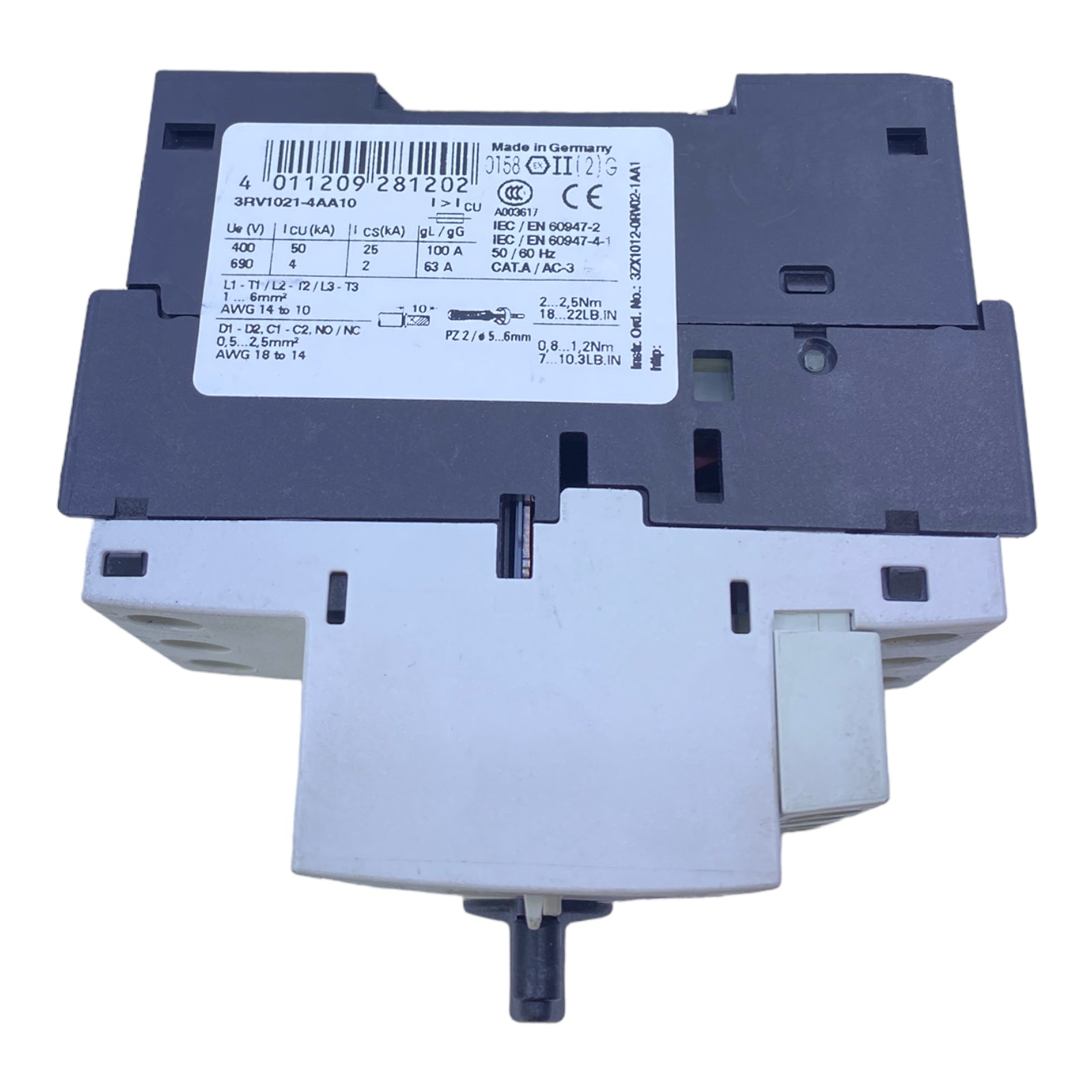

Produkt-Markenname

SIRIUS

Produkt-Bezeichnung

Leistungsschalter

Ausführung des Produkts

für Motorschutz

Allgemeine technische Daten

Produkterweiterung Hilfsschalter

Ja

Verlustleistung [W] bei Bemessungswert Strom

● bei AC bei warmem Betriebszustand

9,25 W

● bei AC bei warmem Betriebszustand je Pol

3,1 W

Stoßspannungsfestigkeit Bemessungswert

6 000 V

Schutzart IP frontseitig

IP20

Schockfestigkeit

25g / 11 ms

mechanische Lebensdauer (Schaltspiele) der Hauptkontakte typisch

100 000

Dauerstrom Bemessungswert

16 A

RoHS-Richtlinie (Datum)

01.05.2012 00:00:00

Umgebungsbedingungen

Aufstellungshöhe bei Höhe über NN maximal

2 000 m

Umgebungstemperatur

● während Betrieb

-20 ... +60 °C

● während Lagerung

-50 ... +80 °C

● während Transport

-50 ... +80 °C

Hauptstromkreis

Polzahl für Hauptstromkreis

3

einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers

11 ... 16 A

Betriebsspannung

● Bemessungswert

690 V

● bei AC-3 Bemessungswert maximal

690 V

Betriebsstrom bei AC-3 bei 400 V Bemessungswert

16 A

Betriebsleistung bei AC-3

● bei 400 V Bemessungswert

7,5 kW

Schalthäufigkeit bei AC-3 maximal

15 1/h

Hilfsstromkreis

Anzahl der Wechsler für Hilfskontakte

0

Schutz-/ Überwachungsfunktion

Produktfunktion

● Erdschlusserkennung

Nein

● Phasenausfallerkennung

Ja

Auslöseklasse

CLASS 10

Ausschaltvermögen Grenzkurzschlussstrom (Icu)

● bei AC bei 240 V Bemessungswert

100 kA

● bei AC bei 400 V Bemessungswert

50 kA

● bei AC bei 500 V Bemessungswert

10 kA

● bei AC bei 690 V Bemessungswert

4 kA

Kurzschluss-Schutz

Ausführung des Überstrom- und Kurzschlussauslösers

thermomagnetisch

Einbau/ Befestigung/ Abmessungen

Einbaulage

beliebig

Befestigungsart

Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022

Höhe

97 mm

Breite

45 mm

Tiefe

96 mm

einzuhaltender Abstand bei Reihenmontage

● rückwärts

0 mm

● seitwärts

0 mm

Anschlüsse/ Klemmen

Produktbestandteil abnehmbare Klemme für Hilfs- und Steuerstromkreis

Nein

Ausführung des elektrischen Anschlusses

● für Hauptstromkreis

Schraubanschluss

● für Hilfs- und Steuerstromkreis

Schraubanschluss

Anordnung des elektrischen Anschlusses für Hauptstromkreis

frontseitig
